使用模型的地平面的步骤

临时显示或隐藏地平面

• 在功能区“视图”选项卡上的“外观”面板中，选中“地平面”对应的复选框。

  地平面将变为可见。该命令图标会更新以显示当前状态。

• 若要关闭地平面可见性，请再次单击该命令。

在每次打开模型时显示地平面

1. 在功能区“工具”选项卡的“选项”面板上，单击“文档设置”。
2. 在“显示外观”对话框中，单击“设置”。
3. 在“显示外观”对话框中，选中择“地平面”对应的复选框。

重定向地平面

1. 在功能区上，单击“视图”选项卡 “外观”面板 ->“地平面”下拉列表，然后单击“设置”。
2. 修改 ViewCube 方向。定向相机以向下观察地平面的位置。然后，在 ViewCube 关联菜单中，选择“将当前视图设定为俯视图”。

定位地平面

1. 在功能区上，单击“视图”选项卡 “外观”面板 ->“地平面”下拉列表，然后单击“设置”。
2. 修改 ViewCube 方向。定向相机以向下观察地平面的位置。然后，在 ViewCube 关联菜单中，选择“将当前视图设定为俯视图”。

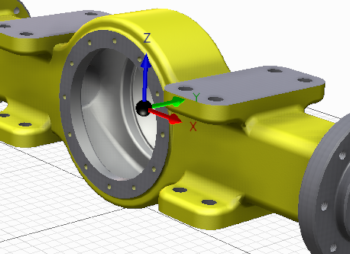

3. 地平面初始空间坐标轴显示在模型原点处。若要启用定位更改，请选择“手动调整”。在图形窗口中，单击并拖动空间坐标轴箭头以使用按方向约束的定位方法，单击并拖动中心球体以使用三维定位方式放置原点。

   更改位置时，对象捕捉效果会激活，这简化了模型顶点的选择。

   注： 空间坐标轴不接受旋转输入。


   光标会捕捉到模型顶点，但是选择不进行关联更改。

调整地平面大小

1. 在功能区上，单击“视图”选项卡 “外观”面板 ->“地平面”下拉列表，然后单击“设置”。
2. 在对话框中，选择“手动调整”。
3. 在图形窗口中，选择地平面边界线或拐角，并拖动光标以调整大小。
   注： 若要将地平面设定为自动调整大小，请选择“自动根据模型调整”。该选项还会自动将地平面位置调整到模型几何图元的最低点处。
