练习 1：将地图输出为 Autodesk SDF

在第 2 课：清理您的图形中使用的图形包含 对象数据 。对象数据由图形对象所表示的实际对象的属性组成。对象数据存储于地图本身中，并且与各个图形对象相关联。

导出图形对象时，可以使用对象数据在 SDF 文件中创建要素类。生成的要素类具有与对象数据属性对应的特性。

在此练习中，图形中的街道中心线具有三种对象数据属性：Lanes、Speed_Limit 和 Surface。

视频教程

如果已连接到 Internet，播放视频可以了解如何将所有地图数据输出至单个 SDF 文件。在视频的下面列出了此过程的步骤。

将图形对象输出为 SDF 的步骤

1. 找到并打开在第 2 课：清理您的图形中使用的 Street_Centerlines.dwg 地图。
2. 单击“输出”选项卡 “地图数据传输”面板 “Map 3D 输出”。
3. 在“输出位置”对话框中，执行以下操作：
   • 请确保将“文件类型”设置为 Autodesk SDF (*.SDF)。
   • 为输出的文件指定位置和文件名。
   • 单击“确定”。
4. 在“输出”对话框中的“选择”选项卡上，确保“全部选择”已选择。
5. 单击“要素类”选项卡，然后执行以下操作：
   • 单击“基于图形对象创建多个类”。
   • 对于“要使用的图形对象”，选择“对象数据”。
   • 在“图形对象”下，清除“非已分类的”复选框。
   • 在“要素类”下，单击 Street_Centerlines。
   • 单击显示在字段中的浏览器按钮。


   Street_Centerlines 的对象数据具有三种属性：车道、速度限制和曲面。

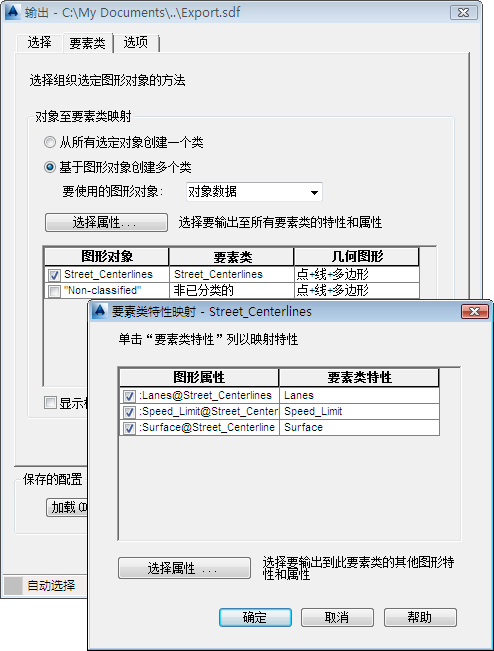

6. 在“要素类映射”对话框中，执行以下操作：
   • 单击“选择属性”。
   • 展开“对象数据”项目以查看将成为新要素类特性的属性。
   • 单击“确定”两次返回“输出”对话框。
7. 单击“确定”将图形对象输出为 SDF 文件。

使用“数据连接”窗口连接到生成的 SDF 文件。若要查看有关如何执行此操作的视频，请参见“AutoCAD Map 3D toolset 简介”教程中的练习 2：使用数据连接将数据添加到地图。

您可以使用 AutoCAD 命令编辑 SDF 文件中的要素。

要继续此教程，请转至练习 2：将地图发布为 DWF 文件。
