为多料筒热塑性塑料注射成型分析设置注射位置的步骤

从“主页”选项卡设置主料筒的注射位置，然后从“边界条件”选项卡设置子料筒的注射位置。

首先确保已将成型工艺设置为“多料筒热塑性塑料注射成型”。

主料筒注射位置

1. 单击 （“主页”选项卡 > “成型工艺设置”面板 > “注射位置”）。
2. 在模型上单击聚合物注射位置所在的十字线。
3. 当已设置所有主料筒注射位置时，请在注射位置锥的十字线上单击鼠标右键，然后选择“完成注射位置设置”。

从“主页”选项卡设置的每个注射位置都是一个主料筒，均通过您在 “工艺设置”中提供的信息获得其操作条件。主料筒注射位置通过黄色注射锥图示符进行识别，所有成型工艺都使用该图示符。

子料筒注射位置

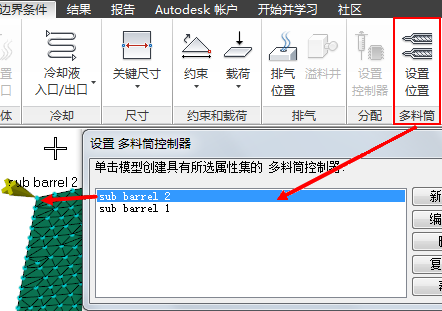

1. 单击 （“边界条件”选项卡 > “多料筒”面板 > “设置位置”）。
2. 单击“新建”创建新的子料筒，或从现有子料筒的列表中选择一个子料筒。
3. 在模型上单击某处，即表示您将在此处设置子料筒注射位置。
   提示： 您可以将子料筒控制器分配到带有流道、浇口或零件特性的任何柱体、三角形或四面体单元上的节点。您不能将子料筒控制器分配到带有其他特性（如冷却管道）的单元上的节点。

子料筒控制器图示符的形状与主料筒图示符略有不同。子料筒的名称包含在其中，以便于识别。
