关于初始聚合物充注

对于 3D 压缩成型分析,初始充注由网格划分的块表示。

“初始充注”网格用于定义在分析开始时已填充了零件网格中的哪些节点。请确保初始充注网格真实反映实际的充注几何;在模拟中只考虑零件网格 XY 横向伸展方向内的初始充注单元。

为方便起见,可在相对于零件的压缩方向创建初始充注网格偏移,以确保零件网格和充注网格不发生重叠,然后再开始分析。在分析开始之前,求解器会自动将初始充注网格移至零件网格上方的开始位置。

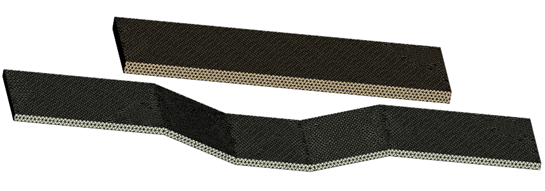

初始充注(顶部)和零件(底部)网格

您可以创建刚性或柔性初始聚合物充注。刚性初始充注保在分析开始时保持其原始形状,随后在压缩期间变形以填充型腔。柔性初始聚合物充注在压缩开始时下降并覆盖型腔空间。在压缩开始时与型腔形状的吻合程度取决于零件几何体以及零件和初始充注的网格密度。网格密度越高,初始充注与型腔形状的吻合度越高,但分析时间越长。

注: 当选择具有柔性初始充注的纤维填充材料时,初始纤维取向会随变形自动发生变化以沿局部表面取向。在第一个时间步长中查看平均纤维取向结果,了解变形后初始充注的纤维取向。

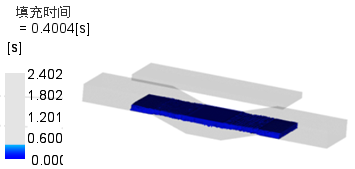

压缩开始时的刚性初始充注

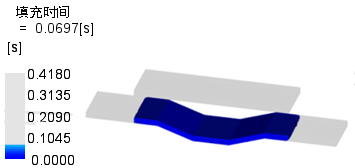

压缩开始时的柔性初始充注
