圆柱坐标系用于测量圆形特征。
如何使用圆柱坐标系设置变形图取决于模型。通过使用锚或局部坐标系，变形图在圆形特征中心处的圆周变形必须为零。
要使用圆柱坐标系，请在圆形特征 Z 轴方向上，使用该轴在特征中心定义局部坐标系。对于使用孔周长上选定节点的最佳拟合，用于定义孔中心。

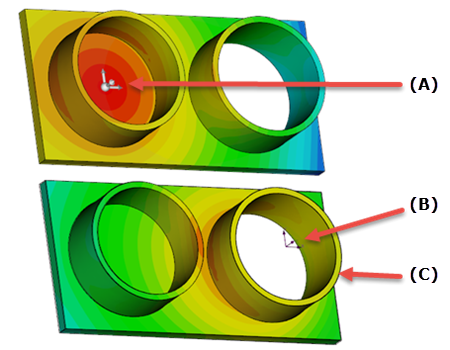

(A) = 使用圆柱坐标系的圆形特征中心处的锚
(B) = 定义孔中心的局部坐标系
(C) = 与孔周长上的节点一起使用的最佳拟合，可用于围绕局部坐标系定义圆柱坐标系
圆柱坐标系用于测量圆形特征。
如何使用圆柱坐标系设置变形图取决于模型。通过使用锚或局部坐标系，变形图在圆形特征中心处的圆周变形必须为零。
要使用圆柱坐标系，请在圆形特征 Z 轴方向上，使用该轴在特征中心定义局部坐标系。对于使用孔周长上选定节点的最佳拟合，用于定义孔中心。
(A) = 使用圆柱坐标系的圆形特征中心处的锚
(B) = 定义孔中心的局部坐标系
(C) = 与孔周长上的节点一起使用的最佳拟合，可用于围绕局部坐标系定义圆柱坐标系
