缩放变形图通常有助于诠释结果。
缩放变形结果很常见。通过缩放变形结果，可以仅关注感兴趣的零件区域。根据具体情况，您可能需要使用“检查”工具估算最小值和最大值，然后设置比例。可能还需要多次设置比例，然后才能获得所需的精确范围。

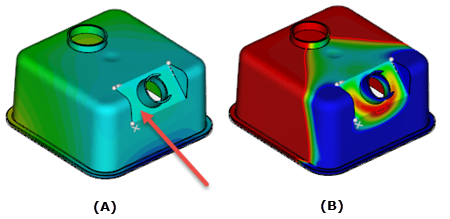

在下图中，零件 (A) 未缩放。关注区域为倒角，如箭头所示。零件 (B) 缩放为倒角处的值。红色区域高于倒角上的最大值，而蓝色区域低于最小值。
A = 未针对倒角缩放的 Z 变形
B = 缩放为倒角的值的 Z 变形
