检查

使用“检查”命令，可确定模型上特定位置处的变形。

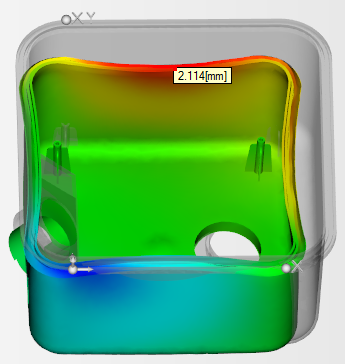

命令 “结果”选项卡 > “检查”面板 > “检查”用于确定模型上特定位置处的变形。下图显示零件上选定位置处的变形。

检查零件的值

“检查”命令选项用于打开“变形查询”对话框，该对话框将针对所选节点提供信息的受控关键点。选定两个节点后，将估算其之间距离。

通常，您希望对不同方案的结果进行比较。当比较不同方案之间的结果时，请确保使用相同的节点编号。一旦确定节点编号，可以手动输入它们，以确保您具有一致的结果。

根据要调查的问题，您可能需要查看变形量或某一方向。例如，如果已设置锚系统来查看平行度，您可能需要查看 Z 方向以确定节点位置是在公差范围内还是超出公差。
