锚通常用于了解变形结果如何与翘曲公差关联。
锚用于：
- 持续观察不同方案之间的变形结果或变形变量，如冷却不均、收缩不均、取向效应和角效应。
- 比较变形与公差。
- 表示部件条件。
可在同一零件上设置多个锚以查看不同的零件区域。

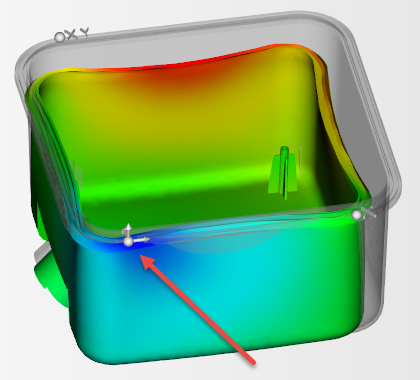

在下图中，水箱边缘使用了三个锚。第一个锚设置（如箭头所示）用于定义锚系统的原点。因此，零件看上去像朝第一个锚收缩一样。
水箱边缘上使用的三个锚
