当零件的某一部分相对于零件的另一部分旋转时，零件将出现扭曲。

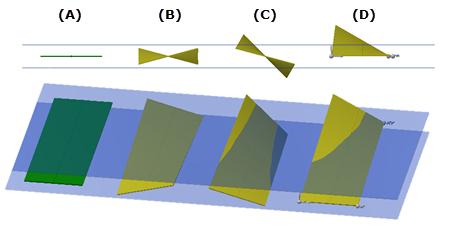

在下图中，显示了相较于原始零件（绿色）的扭曲零件（黄色零件）的三个示例。翘曲公差根据基准面定义为 +/- 5.0 mm。该图的上半部分是前视图，下半部分显示了旋转后的零件。三个扭曲零件都相同。它们的区别在于与 +/- 5.0 mm 公差有何关联。
左侧绿色零件 (A) 是基础零件，完全平坦，并且是所需的零件。自左起第二个零件 (B) 具有对称扭曲，并使用最佳拟合进行显示。第二个零件显示为在公差范围内。在本示例中，Z 变形图用于确定平坦度。
自左起第三个零件 (C) 相对于 XY 平面而言具有非对称扭曲。即使扭曲量与其左侧的零件相同，仍超出公差。但是，如果使用了 10 mm 几何公差，非对称扭曲零件将位于公差范围内。几何平坦度公差与任何正交平面都不关联。
右侧零件 (D) 已在三个角处使用锚，使得第四个角在 Z 方向上具有较大的移动幅度，从而远高于 +/- 5.0 mm 公差。使用三个锚确定平坦度通常不是一种很好的方法。如果使用三个角处锚的最大 Z 变形低于公差，您将知道该零件可行。在这种情况下，建议使用三个锚表明零件不在公差范围内。但是，如果三个锚表示部件位置，则在角处使用锚是查看变形的最佳方式。
扭曲示例显示了解以下内容至关重要：
- 如何应用翘曲公差。
- 如何针对翘曲测量零件。
不存在某一种查看翘曲的方法在所有情况下都适用。
A = 原始零件
C = 使用对称扭曲和最佳拟合的零件
C = 使用非对称扭曲和最佳拟合的零件
D = 在 3 个角处锚定零件
蓝色平面表示公差
