选择同一条边上的节点

新的节点选择方法允许基于零件几何图形按有序序列沿某条边选择节点。有序边节点通常用于结果（如翘曲路径图结果）。

沿边选择节点的步骤：

1. 打开已划分网格的零件，并确保节点可见。
2. 基于表 1 选择起始节点组合。
   注： 如果边的弯曲幅度过大或网格单元太大，请使用 Ctrl 键在边上选择多个节点。
3. 单击 （“几何”选项卡 > “选择”窗格 > “展开为”）。
4. 单击 “同一条边上的节点”。

表 1：边节点选择

起始组合	选择	节点序列
一条边上一个节点	该条边上所有节点	无序
同一条边上多个节点	该条边上所有节点	无序
角节点	与该角相交的边上的所有节点	无序
所需方向上的起始节点和相邻节点	起始节点到下一个曲线交点的节点	起始节点的顺序
起始节点、所需方向上的相邻节点和终止节点	从起始节点到终止节点的所有节点	起始节点的顺序

“选择列表”（“几何”选项卡 > “选择”窗格 > “选择列表”）。按表 1 中定义的顺序显示节点编号。从“选择列表”中复制有序节点，然后将它们用于路径图结果。

节点选择备选方案如下所示：

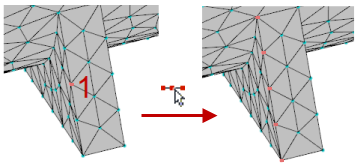

一条边上一个/多个节点

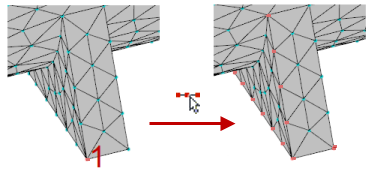

收敛到角的边

终止于角的边的一部分

边的一部分
