缩痕（重叠注塑）结果

已添加两个新的默认结果缩痕估算（重叠注塑）和缩痕阴影（重叠注塑），以便检查重叠注塑组成中是否存在这些可见瑕疵。

缩痕（重叠注塑）结果位于重叠注塑流动结果文件夹中。这些结果适用于：

成型工艺	分析序列
热塑性塑料重叠注塑	包含重叠注塑保压的序列

并适用于以下网格类型：

若要生成这些结果，请输入包含重叠注塑组成的 3D 模型，选择“热塑性塑料重叠注塑”作为成型工艺，然后选择一个包含“重叠注塑保压”的分析序列。

缩痕估算（重叠注塑）结果

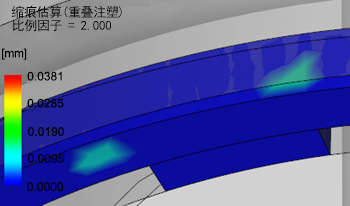

缩痕估算（重叠注塑）结果显示重叠注塑组成中缩痕的计算深度，并显示一个详细说明深度差异的图例。

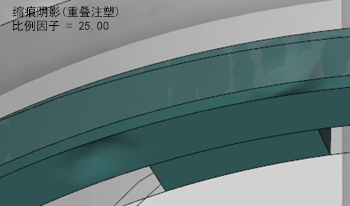

缩痕阴影（重叠注塑）结果以线条和标记形式显示零件中的缩痕，从而更有助于表示实际外观。

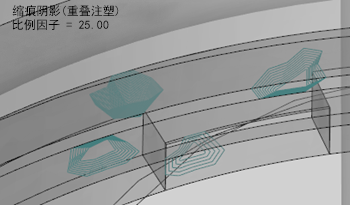

更改为等值线可更清楚地查看标记。
