荷载定义

“载荷定义”部分取决于在“载荷”窗体上选择的“类型”。此部分包含三个子部分：“方向”、“坐标系”和“幅值”。以下示例说明了某些载荷类型。

方向：

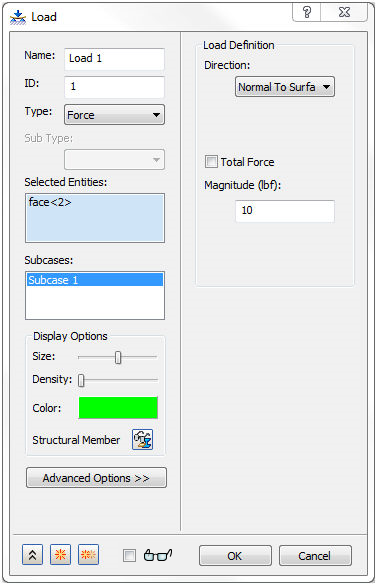

• 如果将“类型”设置为“力”，则可以通过指定方向和矢量“分量”或力的总值（“幅值”）定义载荷。

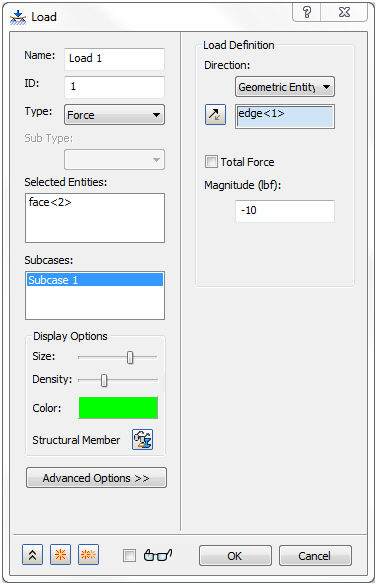

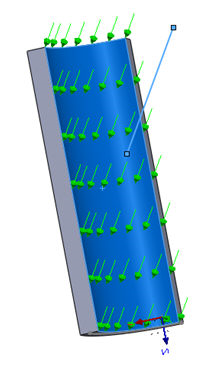

  • 如果选中了“几何实体”，则也可以通过从图形区域中选择边/草图指定荷载方向。载荷的方向是选定边/草图曲线起点处的切向矢量。
  • 可以选择以下方法：
    • 分量（默认值）

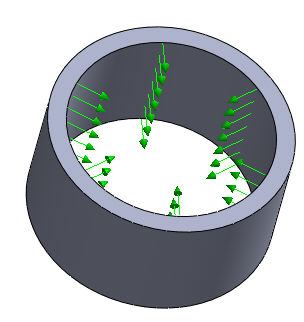

    • 垂直于表面





    • 几何实体

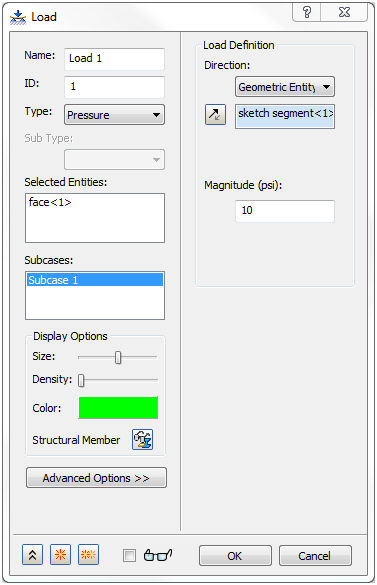

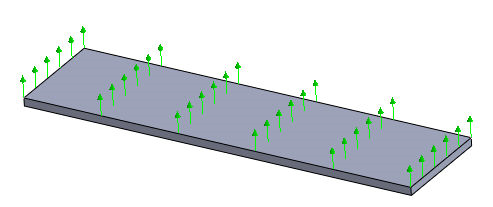

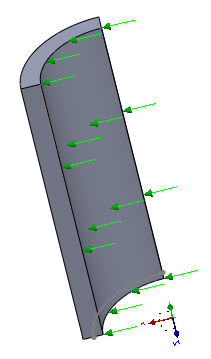

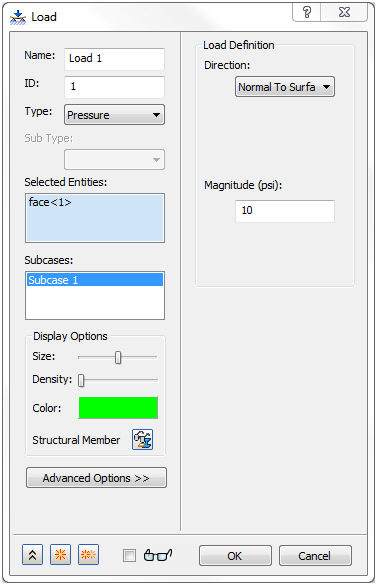

• 如果将“类型”设置为“压力”，则选择面并在“幅值”框中输入一个值，以便在“方向”为“垂直于表面”（默认）时应用压力载荷。它还支持“分量”和“几何实体”。
  • 可以选择以下方法：
    • 垂直于表面 （默认）





    • 分量





    • 几何实体

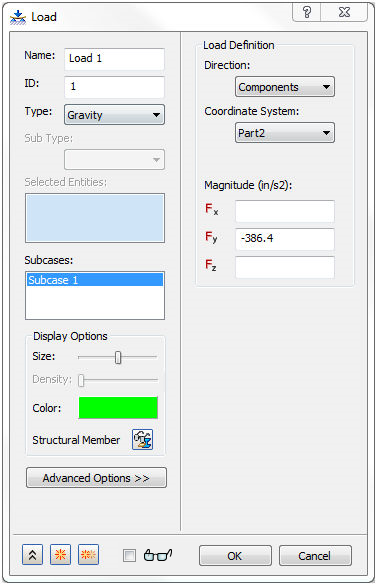

• 如果将“类型”设置为“重力”，则可以通过在相应的方向输入加速度值指定主体载荷。它支持所有“方向”选项：“分量”、“垂直于表面”和“几何实体”。

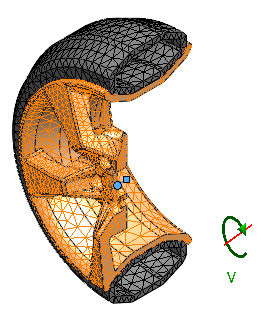

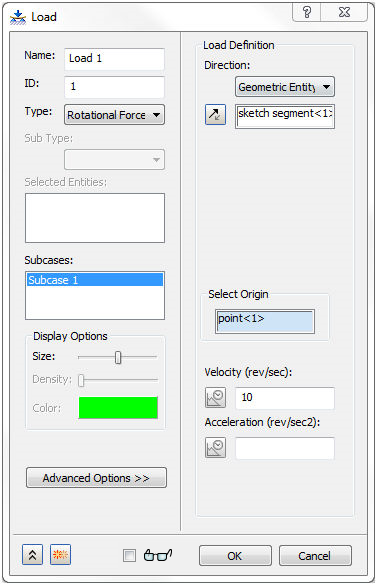

• 如果将“类型”设置为“旋转力”，则通过“几何实体”选项可以使用定义的几何轴。

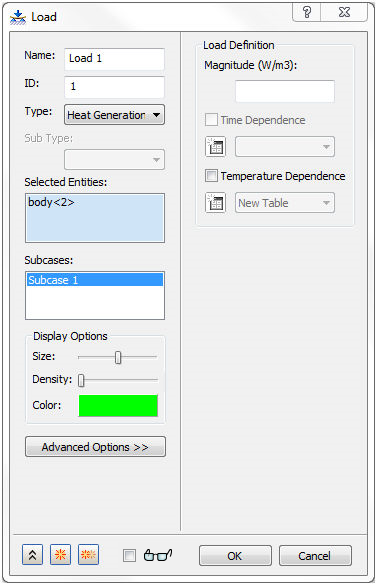

• 如果将“类型”设置为“热生成”、“温度”或“初始条件”，则可以通过输入“幅值”值指定主体载荷。



坐标系：

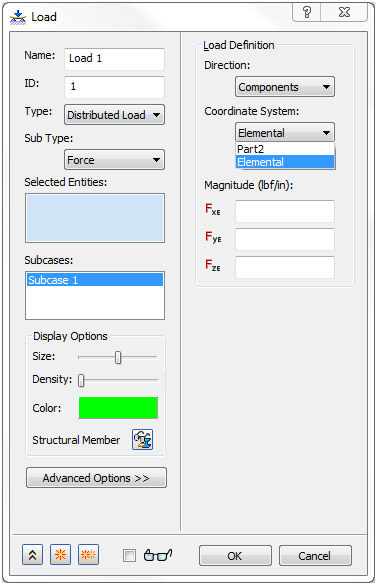

• 在选中“分布式载荷”类型后，可以选择“全局”和“用户定义”坐标系以及“单元”坐标。



在选中“单元”坐标后，对于“力”，“幅值”方向将更改为 FXE、FYE 和 FZE，对于“力矩”，则为 MXE、MYE 和 MZE。

与“约束”类似，可以拖放“载荷”，或单击鼠标右键并选择“子工况”-“编辑”，然后将其亮显以将其包含在“分析”中。

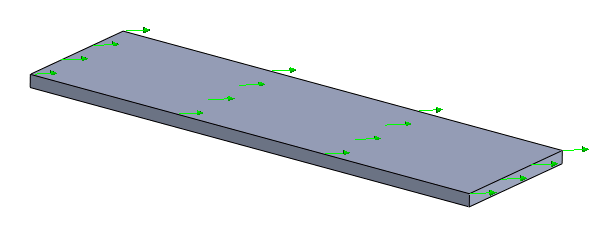

与“力”类似，可以使用 “几何实体”以使用几何来定义载荷方向。

“载荷”的符号是合力矢量的方便表示。
