旋转力

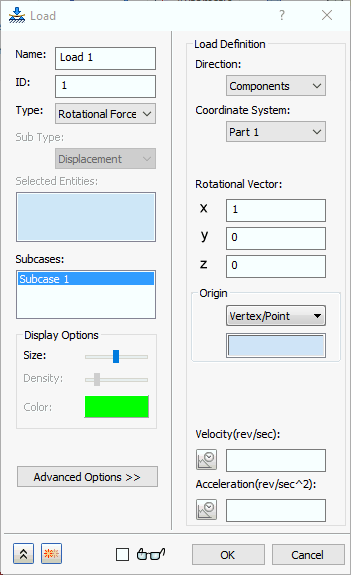

如果将“类型”设置为“旋转力”，则对话框将如下所示。

旋转力是惯力。不会应用于几何体。相反，将作用于网格质量属性。必须定义质量属性，否则力将不会作用于主体。

您可以使用多种方法并根据 CAD 部件、CAD 零件或用户定义的坐标系来定义旋转矢量（旋转轴）以及旋转矢量的原点。

• 方向：选择以下三个选项之一来指定旋转矢量：
  • 分量：在提供的输入字段中指定旋转矢量的 X、Y 和 Z 分量。
  • 垂直于表面：当前不支持此选项用于定义旋转力载荷的旋转矢量。
  • 几何实体：选择用于定义旋转轴的模型边。选择的边将显示在紧跟在“方向”下拉菜单下方的框中。
• 坐标系：此选项仅适用于“方向 = 分量”模式。从下拉菜单中选择所需的坐标系。CAD 部件、零件以及用户定义的坐标系均可供选择。
• 原点：使用此下拉菜单，可选择以下用于定义旋转矢量“原点”的选项中的一个。
  • 顶点/点：选择某个草图点或 CAD 模型顶点作为旋转矢量原点。
  • 节点：选择某个节点（网格栅格点）作为旋转矢量原点。
  • 坐标：在提供的输入字段中，指定旋转矢量原点的 X、Y 和 Z 坐标。

  有时，加速度轴和速度轴不在同一方向。在这种情况下，必须定义两个不同的旋转力载荷（一个用于加速度，一个用于速度）以适应不同的旋转矢量。

完成全部定义后，旋转力图示符将显示在图形显示窗口的右下角。

“显示选项”（“大小”、“密度”和“颜色”）不适用于旋转力载荷。
