创建基本残留模型

本例说明如何使用“残留模型”选项卡创建和操纵残留模型。本例使用 Examples 文件夹中的 radknob.dmt 模型。

1. 计算“毛坯”，并使用 15 mm“端铣刀”：
   1. 使用默认值创建“模型区域清除”刀具路径，“名称”为“ModelAreaClearance”。
   2. 使用默认值创建“等高精加工”刀具路径，“名称”为“ConstantZFinishing”。
2. 单击“残留模型”选项卡 >“创建”面板 >“残留模型”以显示“残留模型”对话框
   1. 将名称更改为 Roughing。
   2. 单击“接受”(Accept)。
3. 单击“残留模型”选项卡 >“应用”面板 >“毛坯”以将毛坯应用于残留模型。

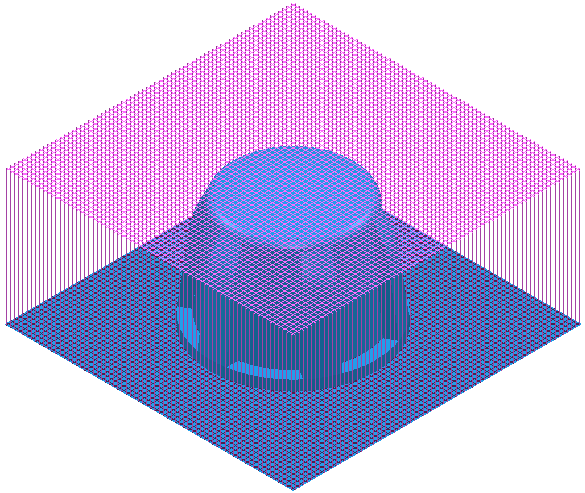

4. 单击“残留模型”选项卡 >“计算”面板 >“残留模型”>“计算”以计算残留模型的毛坯状态。



5. 在“模型区域清除”策略处于激活状态的情况下，单击“残留模型”选项卡 >“应用”面板 >“刀具路径”以将激活刀具路径应用于残留模型。
6. 单击“残留模型”选项卡 >“计算”面板 >“残留模型”>“计算”以计算残留模型的刀具路径状态。



使用残留模型作为毛坯状态

在创建残留模型副本时，残留模型中的当前激活状态将被用作副本中的毛坯状态。

例如，如果为具有激活刀具路径状态的“Stock Model 1”创建副本，则创建的副本“Stock Model 1_1”将包含单个毛坯状态，通过主残留模型中的激活刀具路径状态来表示毛坯。

1. 在主残留模型中的刀具路径状态激活的情况下，单击“残留模型”选项卡 >“激活”面板 >“复制”为“Roughing”残留模型创建副本。

   这将创建名为“Roughing_1”且以刀具路径状态作为毛坯的残留模型。

2. 激活您之前创建的“等高精加工”策略。
3. 单击“残留模型”选项卡 >“应用”面板 >“刀具路径”以应用残留模型的刀具路径状态。
4. 单击“残留模型”选项卡 >“计算”面板 >“残留模型”>“计算”以计算残留模型的刀具路径状态。

   残留模型“Roughing_1”现在包含两个状态：

   • 第一个状态表示毛坯状态，也即继承自主残留模型“Roughing”的“ModelAreaClearance”刀具路径状态。



   • 第二个状态表示应用于残留模型的等高精加工刀具路径。
