钢筋网片的搭接接头位置

搭接接头位置定义钢筋网片在钢筋网边界内的交错分布。

在“属性”选项板中“结构钢筋网区域”的“构造”部分下选择搭接接头位置。

可以使用以下搭接接头位置：

名称	说明

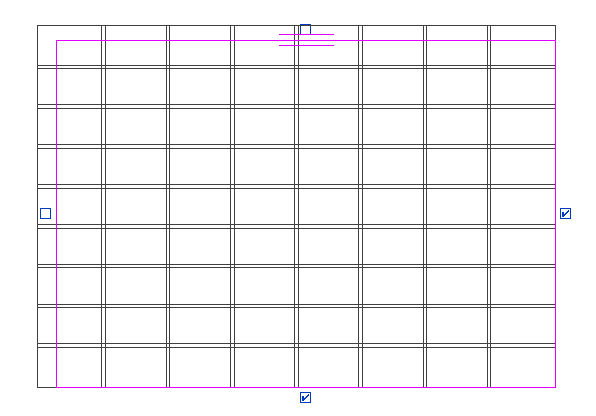

对齐	钢筋网片按行和列放置。 两个方向上的所有搭接接头都位于同一条直线上。

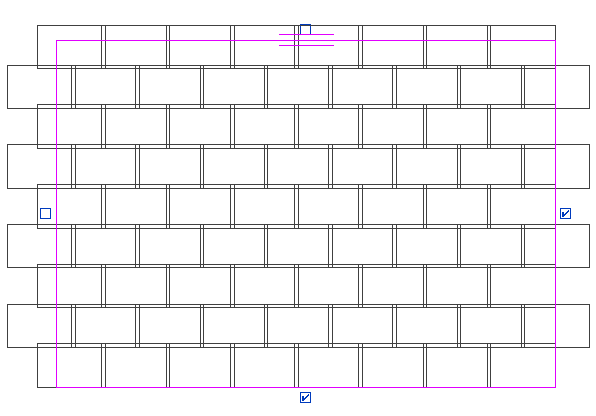

主筋中间错开	钢筋网片按行放置；每隔一行将相对与前一行移动一个钢筋网片长度的一半。

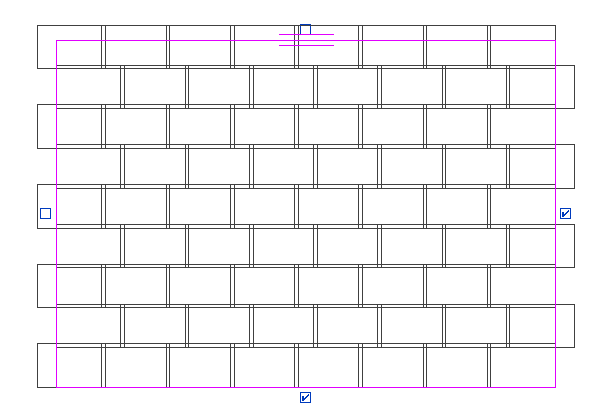

主筋交错	钢筋网片按行放置；每行从该行左侧和右侧交替放置的整个钢筋网片开始；剪切行中的最后一个钢筋网片，使之适合钢筋网边界。

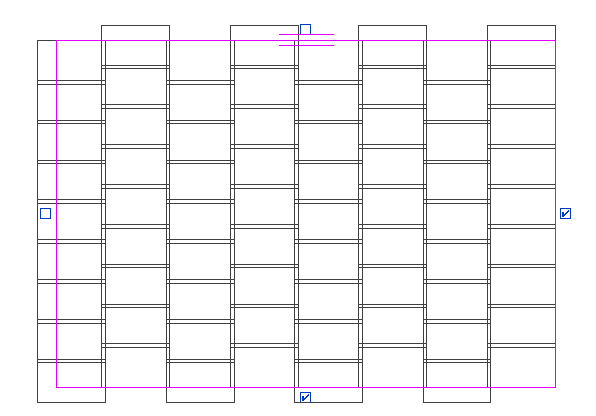

分布筋中间错开	钢筋网片按列放置；每隔一行将相对于前一列移动一个钢筋网片长度的一半。

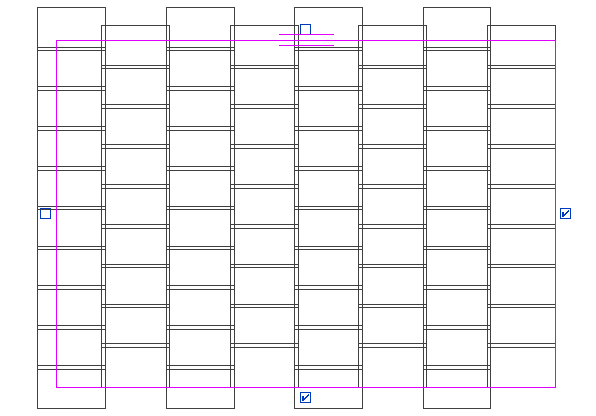

分布筋交错	钢筋网片按列放置；每列从该列顶部和底部交替放置的整个钢筋网片开始；剪切列中的最后一个钢筋网片，使之适合钢筋网边界。

注： 如果选择全部钢筋网定位控件，将禁用更改搭接接头位置的可能性。
