自由形式钢筋表面分布

自由形式钢筋表面分布可使用变量非平面分布，来填充不规则形状主体的表面。

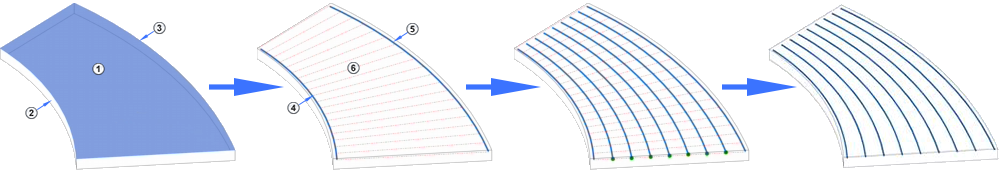

通过在表面分布集的第一根和最后一根钢筋之间插值来创建钢筋。曲线跟随主体表面几何图形并相对于主体保护层。首先，起始曲面 和主体表面 的相交处会放置第一根钢筋。 接下来，结束曲面 与主体表面的相交处会放置第二根钢筋。 最后，其余钢筋（如钢筋集布局指定）会在第一根 和最后一根钢筋 之间插入。

钢筋保护层

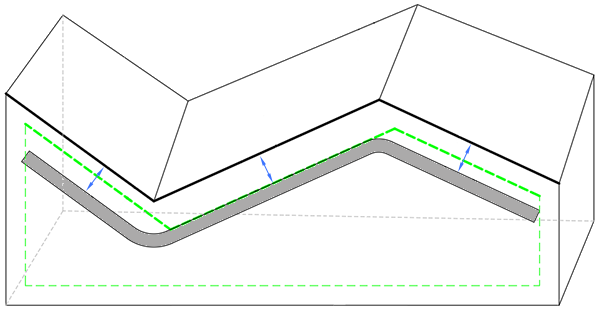

自由形式钢筋表面分布遵循主体的保护层偏移，并放置在指定参照面的交点处。在多个面具有不同保护层偏移的实例中，最大的保护层会用于放置所有自由形式分段。

将自由形式钢筋的“样式”属性指定为“镫筋/箍筋”时，可以更改“样式”参数的“镫筋/箍筋”值的“镫筋/箍筋附件”，自由形式钢筋可以附加到混凝土保护层的内侧或外侧，具体取决于“镫筋/箍筋附件”参数的设置。
