分析曲面

检查不同类型的虚拟线（例如在场景中显示在对象上的等光强线）的连续性，检测曲面的不连续性，并分析多边形和 NURBS 数据。本主题介绍如何使用“等光强线”和“反射线”模式。

激活曲面分析

1. 选择“渲染”>“曲面分析”以打开“曲面分析”对话框。
2. 选择“激活曲面分析”。

在等光强线模式中调整设置

在“等光强线”模式中，虚拟光源为对象几何体提供漫反射照明。共享同一亮度值的所有点用一条线连接在一起。

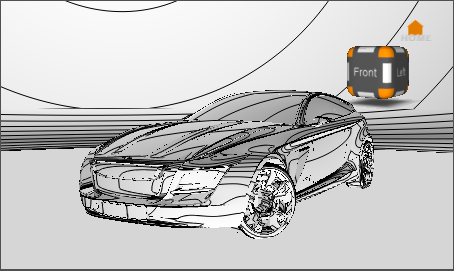

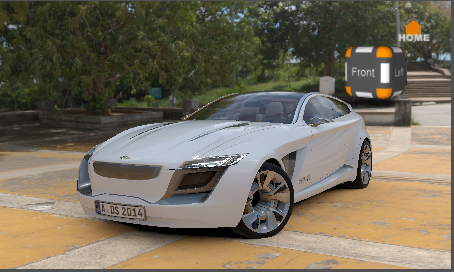

禁用曲面分析	启用曲面分析 - 等光强线模式

1. 从“曲面分析”对话框的“分析模式”框中，选择“等光强线”。
2. 要沿轴定位灯光方向，请选择“设置为轴”（在“定义光源”下）旁边的“X”、“Y”或“Z”。
3. 选择“显示灯光方向”以显示灯光方向操纵器。
4. 要使用几何体上的曲面法线定义灯光方向，请单击“选择曲面法线”，然后按住 Shift 键并在场景中拖动操纵器。
5. 要沿摄影机矢量对齐灯光，请单击“使用摄影机视图矢量”。
6. 在“直线/条纹”下，调整直线的类型、数量和颜色。

在反射线模式中调整设置

在“反射线”模式中，虚拟平面上的直线会反射到几何体的曲面。

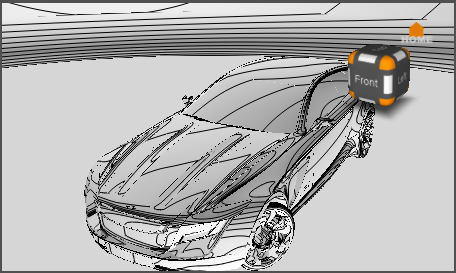

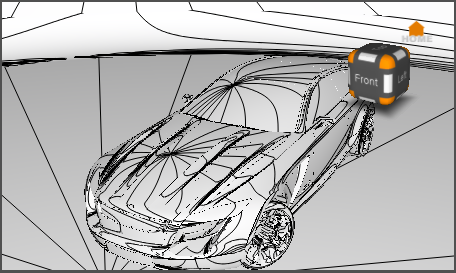

启用曲面分析 - 等光强线模式	启用曲面分析 - 反射线模式（平行线性线）

1. 从“曲面分析”对话框的“分析模式”框中，选择“反射线”。
2. 选择“平面上的平行线性线”。
3. 更改“线间距”的值以增加平面尺寸。

4. 或者，选择“分析”模式下的“球体上的纵线”。

   这将使用投射到几何体上的线创建球体。

5. 像在“等光强线”模式中一样调整灯光方向。
