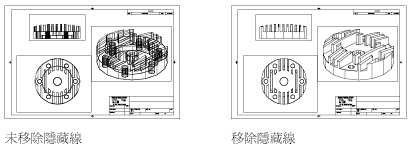

出圖時移除隱藏線的步驟

從配置頁籤出圖時移除隱藏線

1. 選取配置視埠。
2. 按兩下視埠邊界，以顯示「性質」選項板。
3. 在「性質」選項板中，按一下「描影出圖」。
4. 在「描影出圖」下拉式清單中，選取「隱藏」。
5. 按一下「確定」以出圖圖面。


從模型頁籤出圖時刪除隱藏線

1. 按一下「輸出」頁籤 「出圖」面板 「出圖」。 查找
2. 在「出圖」對話方塊中的「描影視埠選項」區域下，從「描影出圖」下拉式清單中選取「隱藏」。
3. 按一下「確定」以出圖圖面。
