顯示處理比較結果圖面的各種選項。
選項清單
會顯示以下選項。
摘要

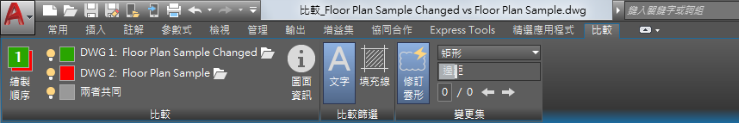

當您選取兩個圖檔進行比較，然後按一下「比較」時，功能區上就會顯示「比較」關聯式頁籤。
「比較」面板
- 繪製順序
-
控制比較結果圖面中重疊物件的顯示順序。
- DWG 1
-
顯示第一個 DWG 檔名稱。
- DWG 2
-
顯示第二個 DWG 檔名稱。
- 圖面資訊
-
顯示比較圖檔的相關資訊。您可以將資訊插入到圖面中，或複製到 Windows 剪貼簿。
「比較篩選」面板
- 文字
-
控制是否在圖面比較時包含文字物件。
- 填充線
-
控制是否在圖面比較時包含填充線物件。
「變更集」面板
- 修訂雲形
-
在比較結果圖面中的每個變更組周圍顯示修訂雲形。無論是否顯示修訂雲形，變更組都相同。
- 矩形
-
在每個變更組周圍建立一個矩形修訂雲形以顯示變更。
- 多邊形
- 合併每個個別差異周圍的矩形來建立修訂雲形以顯示變更。
- 邊距
- 控制從個別變更集的邊界到用來建立修訂雲形的矩形的偏移距離。
- 目前的變更集
- 顯示目前的變更集號碼。當您鍵入特定的變更集號碼並按 Enter 時，就會縮放並導覽至該特定的變更集。
- 變更集的總數
- 顯示比較結果圖面中的變更集總數。
- 導覽
- 使用「上一個」和「下一個」按鈕控制多個變更集之間的導覽。
