使用此頁面可指定用於分析管網的設定。
您可以從「分析重力管網」對話方塊的「一般」頁面存取此對話方塊。
管道
這些設定用於分析計算中。
- 最小速度
- 指定管網的預設最小速度。
分析管大小期間會使用「最小速度」和「最大速度」。計算演算法是反覆執行的，並會在不同的反覆執行期間針對這些值檢查計算的速度。
- 最大速度
- 指定管網的預設最大速度。
- 最小覆土
- 指定要套用的預設最小覆土深度。
分析管大小期間會使用此設定來指派符合最小覆土的管仰拱。
當存在參考地形時，地形高程將用於計算覆土值。如果沒有參考地形，結構圓框 (通常為 0) 將用於計算覆土值。
註: 最小覆土適用於所有管，但最下游的管 (連接至排水口結構) 除外。當地形比整個管網更陡時，這可能會導致排水口結構顯示於地面上。註: 「設定」頁面中指定的最小覆土值會向下測量至管的 (內部) 拱頂。它不會考慮管本身的厚度。如果您需要考慮管厚度，可以調整最小覆土值。 「結果」頁面中報槓的最小覆土值會回報至管的頂端，因此這些報告的值將約略等於「設定」頁面上指定的最小覆土值減去管壁厚度。 - 預設 N 值
- 指定管的預設曼寧粗糙係數 (曼寧 n)。
這個值一律用於管大小的計算中，以決定新的管大小。
註: 直接指派給各個管的粗糙度係數用於計算 HGL 和 EGL。 - 最小拱降
- 指定由結構連接的兩個管之間高程降 (於管拱頂測量)。如果計算的拱降小於指定的最小值，則將使用指定的最小值。
此設定用於管大小分析期間。其用於根據管路拱處的指定落差，來設定下游管的仰拱。
間會區域
- 最小的集中時間 (Tc)
- 指定要用於集中時間 (Tc) 的預設最小值。
註: 當您建立集水區時，將計算集水區的集中時間，且該值會展示在每個集水區的「網路詳細資料」頁面上。但是，如果為集水區計算的 Tc 不符合這些設定中的預設最小 Tc，則 Tc 欄位中會顯示一個警示圖示
，通知您計算中將使用預設值。
縱斷面中的圖形視圖
使用這些設定控制縱斷面視圖中使用的暫存圖形的顏色，以預覽分析結果。

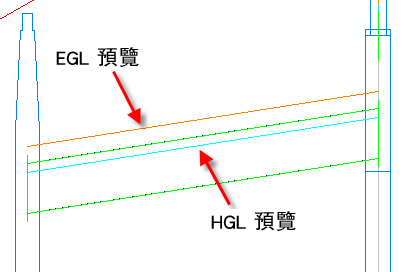

以下插圖展示了預覽中 EGL 及 HGL 線的詳情。
- 「水力梯度線」
- 指定要在縱斷面視圖中使用的顏色，以指示 HGL。
- 「能量梯度線」
- 指定要在縱斷面視圖中使用的顏色，以指示 EGL。
- 新管大小
- 指定要在縱斷面視圖中使用的顏色，以指示更新的管大小。
