Aktualizace tématu: aktualizovány obrázky os. Středové značky a osy se používají jako referenční kóty ke středům děr a osám symetrie.
Středové značky a osy jsou asociativní objekty. Při přesunutí nebo úpravě asociovaných objektů se středové značky a osy odpovídajícím způsobem upraví. Středové značky a osy můžete od objektů odpojit nebo je k vybraným objektů znovu připojit.
Středové značky
Je možné nakreslit středové značky, které označují střed kružnice či oblouku.

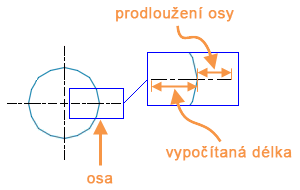

Velikost středové značky a měřítko a typ vynášecích čar os je možné nastavit. Vynášecí čáry os je také možné vypnout.
Osy

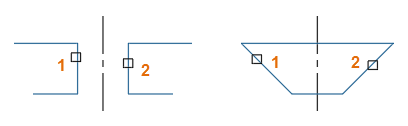

Výběrem dvou lineárních segmentů můžete vytvořit asociativní osu.
Osa se vytvoří mezi zdánlivým bodem poloviny a počátečním a koncovým bodem vybraných dvou úseček. Pokud vyberete různoběžné čáry, nakreslí se osa mezi imaginárním bodem průsečíku a koncovými body vybraných úseček.
Osa protnutím rozpůlí úhly dvou protínajících se čar. V tomto příkladu umístění bodů výběru definuje směr osy.
Omezení
Sada funkcí středových značek a os je nejvhodnější pro následující metody:
- Výkresy, které se budou tisknout nebo publikovat z modelového prostoru.
- Výkresy, které obsahují poznámky ve výkresovém prostoru.
Podpora měřítka poznámek a stylu kót není k dispozici.
