Aby mohl průvodce migrací rozpisky extrahovat informace z výkresů mimo aplikaci AutoCAD Mechanical toolset a vyplnit data v kusovníku, musí výkresy v projektu splňovat tyto požadavky.
Pravidla při práci s rámečky výkresu
- Rámeček výkresu musí být uzavřený obdélník.
- Rámeček výkresu se nesmí otáčet.
Pravidla pro práci s rohovými razítky
- Rohové razítko musí být uzavřený obdélník.
- Jeden roh rohového razítka musí být totožný s rámečkem výkresu.
- Umístění rohového razítka (vzhledem k rámečku výkresu) musí být stejné ve všech výkresech, které odpovídají danému referenčnímu výkresu.
- Umístění buněk uvnitř rohového razítka musí být stejné ve všech výkresech, které odpovídají danému referenčnímu výkresu.
Pravidla pro práci s kusovníky
- Kusovník musí být umístěn uvnitř rámečku výkresu určeného v kroku Vybrat rámeček výkresu.
- Umístění kusovníku (vzhledem k rámečku výkresu) musí být stejné ve všech výkresech, které odpovídají danému referenčnímu výkresu. Poznámka:
Toto pravidlo se netýká výkresů, které pro kusovníky používají tabulku ve formátu Microsoft Excel.
- Nástroje pro migraci nepodporují plovoucí kusovníky. Kusovník proto musí být umístěn v rohu rámečku výkresu.
- Pokud je kusovník umístěn ve stejném rohu jako rohové razítko, musí být přímo nad nebo pod rohovým razítkem a tvořit s ním celistvou entitu.
- Šířka řádku s názvem kusovníku a řádku záhlaví kusovníku musí být stejná.
- Pokud kusovník v referenčním výkresu neobsahuje řádek s názvem, neměl by řádek s názvem obsahovat ani žádný z odpovídajících výkresů. Pokud však kusovník referenčního výkresu obsahuje řádek s názvem, je tento řádek v kusovnících odpovídajících výkresů volitelný.
- Datové řádky nemohou obsahovat rozdělené buňky.
- Záhlaví sloupců v tabulce musí být shodná se záhlavími sloupců v kusovníku umístěném v odpovídajícím referenčním výkresu.
- Pokud nemá tabulka žádný řádek záhlaví, musí být pořadí sloupců v této tabulce shodné s pořadím sloupců v kusovníku referenčního výkresu.
- Rozšířený kusovník musí být umístěn vedle rohového razítka nebo musí rohové razítko obklopovat.
- Šířka rozšířeného kusovníku musí být shodná s šířkou hlavního kusovníku.
Pravidla při práci s pozicemi
- Typ pozice výkresu se musí shodovat s typem pozice odpovídajícího referenčního výkresu (a typického výkresu).
- Pozice by neměly překrývat oblast kusovníku ani oblast rohového razítka.

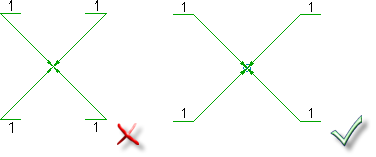

- Délka odkazové čáry musí být podstatně větší než výška textu pozice.
- Odkazová čára jediné pozice by neměla mít více než 3 segmenty.
- Pozici musí být přiřazena odpovídající položka kusovníku – jinak nebude migraci této pozice možné provést.
- Úhel mezi referenční čárou a odkazovou čárou musí být v rozmezí od 90 do 180 stupňů.
- Délka odkazové čáry musí být podstatně větší než velikost pozice.
- Všechny referenční čáry musí být vodorovné.
- Mezi všemi referenčními čárami ve skupině musí být shodné vzdálenosti.
- Všechny referenční čáry musí být zarovnány buď vlevo, nebo vpravo.
- Všechny referenční čáry musí být na jedné straně spojeny svislou čárou.
- Rozestupy (mezery) mezi referenčními čárami musí být větší než výška textu, zároveň však menší než dvojnásobek výšky textu.
- Odkazová čára musí být připojena k první nebo poslední referenční čáře skupiny.
- Všechny referenční čáry musí být vodorovné.
- Všechny referenční čáry musí být navzájem zarovnané.
- Text pozice musí být umístěn vždy nad příslušnou referenční čárou.
- Text pozice se v rámci jedné skupiny pozic nemůže opakovat.
- Odkazová čára musí být připojena k první nebo poslední referenční čáře skupiny.
- Všechny kruhové pozice uvnitř plochy vymezené rámečkem výkresu musí mít stejnou velikost.
- Kruhovou pozici nemůže protínat žádná geometrie.
- Mezi středy sousedních pozic musí být stejné vzdálenosti.
- Středy všech pozic ve skupině musí být vzájemně zarovnané.
- Odkazová čára musí být připojena k první nebo poslední pozici skupiny.
Pravidla používání jedinečného identifikátoru
- Každý výkres v projektu výkresu musí mít identifikátor. Tímto identifikátorem může být například číslo součásti nebo číslo sestavy.
- Identifikátor musí součást nebo sestavu jednoznačně označovat ve všech výkresech v daném projektu.
- Pro daný referenční výkres a odpovídající výkresy platí následující:
- Identifikátor musí být umístěn ve stejné buňce ve všech rohových razítkách.
- Identifikátor musí být ve stejném sloupci ve všech kusovnících.
- Pokud výkres obsahuje několik rámečků, musí být ve všech rohových razítkách výkresu použit stejný jedinečný identifikátor. Jinými slovy to znamená, že rámečky výkresu mohou obsahovat pouze různé pohledy téže součásti nebo sestavy.
