Definice

Tato část popisuje, jak pomocí uzlů v této skupině definice vytvořit posloupnost filtrování.

Tato skupina definic obsahuje uzly, které slouží k tvorbě posloupnosti filtrování. Posloupnosti filtrování přidávají štítky do seznamů objektů a předávají je uzlům posunu. Filtrování podle štítků jako takové se provádí uvnitř uzlů posunu, čili akce se prování na filtrovaných prvcích. Poté může být vrácen plný seznam objektů, který je dále předán dalším uzlům.

Složení filtrů se označuje jako výkaz filtrování.

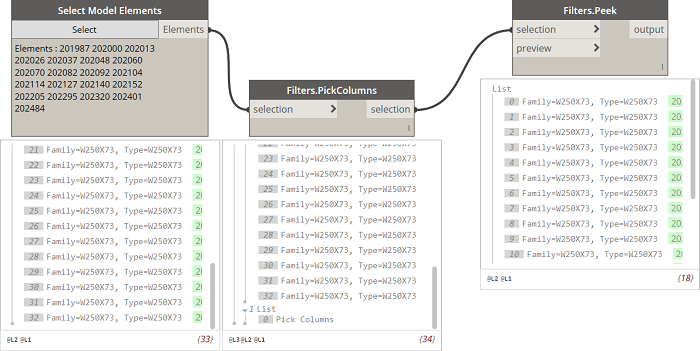

Příklad: sloupec informací

Filters.PickColumns Definuje způsob filtrování objektů z výběru: extrahovat z výběru všechny sloupy.
Knihovna		Dynamo4AM → Utilities → FilterElements
Vstup	výběr	Libovolný seznam objektů a výkaz filtrování, pokud je definován.
Výstup	výběr	Seznam objektů a výkaz filtrování včetně řádku, který provede extrahování sloupů z výběru.
Poznámky		Tento uzel nefiltruje prvky, ale zjednoduší vstupní seznam a přidá štítek filtrování na jeho konec. Filtrování bude provedeno uzly posunu. Filtrování také může provést uzel Filters.Peek.
Filters.PickElementsOfCategory Definuje způsob filtrování objektů z výběru: extrahovat z výběru všechny prvky dané kategorie.
Knihovna		Dynamo4AM → Utilities → FilterElements
Vstup	výběr	Libovolný seznam objektů a výkaz filtrování, pokud je definován.
	elementCatego ry	Identifikátor kategorie, která se má z výběru extrahovat.
Výstup	výběr	Seznam objektů a výkaz filtrování včetně řádku, který provede extrahování prvků dané kategorie z výběru.
Poznámky		Identifikátory kategorie jsou celá čísla a značí prvky, které jsou rozpoznány pomocí skriptu a se kterými skript manipuluje. Obsahuje: 1 – rámová konstrukce, 2 – sloupy, 3 – podlahy, 4 – stěny. Tento uzel nefiltruje prvky, ale zjednoduší vstupní seznam a přidá štítek filtrování na jeho konec. Filtrování bude provedeno uzly posunu. Filtrování také může provést uzel Filters.Peek.
Filters.PickElementsOfType Definuje způsob filtrování objektů z výběru: extrahovat z výběru všechny prvky daných typů.
Knihovna		Dynamo4AM → Definition → Filters
Vstup	výběr	Libovolný seznam objektů a výkaz filtrování, pokud je definován.
	type0	Typy prvků, které mají být z výběru extrahovány.
	...	Pomocí ikon plusu a mínusu je možné přidat do definice další typy.
Výstup	výběr	Seznam objektů a výkaz filtrování včetně řádku, který provede extrahování prvků daných typů z výběru.
Poznámky		Typy jsou štítky z uzlů Revit → Výběr → Typy rodin, Typy podlah nebo Typy stěn. Tento uzel nefiltruje prvky, ale zjednoduší vstupní seznam a přidá štítek filtrování na jeho konec. Filtrování bude provedeno uzly posunu. Filtrování také může provést uzel Filters.Peek.
Filters.PickFloors Definuje způsob filtrování objektů z výběru: extrahovat z výběru všechny podlahy.
Knihovna		Dynamo4AM → Definition → Filters
Vstup	výběr	Libovolný seznam objektů a výkaz filtrování, pokud je definován.
Výstup	výběr	Seznam objektů a výkaz filtrování včetně řádku, který provede extrahování podlah z výběru.
Poznámky		Tento uzel nefiltruje prvky, ale zjednoduší vstupní seznam a přidá štítek filtrování na jeho konec. Filtrování bude provedeno uzly posunu. Filtrování také může provést uzel Filters.Peek.
Filters.PickFraming Definuje způsob filtrování objektů z výběru: extrahovat z výběru rámové konstrukce (nosníky a vzpěry).
Knihovna		Dynamo4AM → Definition → Filters
Vstup	výběr
Výstup	výběr
Poznámky
Filters.PickWalls Definuje způsob filtrování objektů z výběru: extrahovat z výběru stěny.
Knihovna		Dynamo4AM → Definition → Filters
Vstup	výběr	Libovolný seznam objektů a výkaz filtrování, pokud je definován.
Výstup	výběr	Seznam objektů a výkaz filtrování včetně řádku, který provede extrahování stěn z výběru.
Poznámky		Tento uzel nefiltruje prvky, ale zjednoduší vstupní seznam a přidá štítek filtrování na jeho konec. Filtrování bude provedeno uzly posunu. Filtrování také může provést uzel Filters.Peek.
Filters.PickLinearElements Definuje způsob filtrování objektů z výběru: extrahovat z výběru všechny lineární prvky (nosníky, vzpěry a sloupy).
Knihovna		Dynamo4AM → Definition → Filters
Vstup	výběr	Libovolný seznam objektů a výkaz filtrování, pokud je definován.
Výstup	výběr	Seznam objektů a výkaz filtrování včetně řádku, který provede extrahování lineárních prvků z výběru.
Poznámky		Tento uzel nefiltruje prvky, ale zjednoduší vstupní seznam a přidá štítek filtrování na jeho konec. Filtrování bude provedeno uzly posunu. Filtrování také může provést uzel Filters.Peek.
Filters.PickPlanarElements Definuje způsob filtrování objektů z výběru: extrahovat z výběru všechny rovinné prvky (podlahy a stěny).
Knihovna		Dynamo4AM → Definition → Filters
Vstup	výběr	Libovolný seznam objektů a výkaz filtrování, pokud je definován.
Výstup	výběr	Seznam objektů a výkaz filtrování včetně řádku, který provede extrahování rovinných prvků z výběru.
Poznámky		Tento uzel nefiltruje prvky, ale zjednoduší vstupní seznam a přidá štítek filtrování na jeho konec. Filtrování bude provedeno uzly posunu. Filtrování také může provést uzel Filters.Peek.
Filters.PickNothing Definuje způsob filtrování objektů z výběru: neextrahovat nic.
Knihovna		Dynamo4AM → Definition → Filters
Vstup	výběr	Libovolný seznam objektů a výkaz filtrování, pokud je definován.
Výstup	výběr	Seznam objektů a výkaz filtrování včetně řádku, který z výběru vyloučí všechny prvky.
Poznámky		Tento uzel nefiltruje prvky, ale zjednoduší vstupní seznam a přidá štítek filtrování na jeho konec. Filtrování bude provedeno uzly posunu. Filtrování také může provést uzel Filters.Peek.
Filters.Peek Filtruje objekty podle definovaného výkazu filtrování
Knihovna		Dynamo4AM → Definition → Filters
Vstup	výběr	Libovolná sada objektů a výkaz filtrování, pokud je definován.
	náhled	Udává, zda by filtrované prvky měly být nahrazeny čarami a plochami, které jsou vizualizovány v náhledu v aplikaci Dynamo.
Výstup	výstup	Seznam prvků, které jsou extrahovány z výběru podle definovaného výkazu filtrování.
Poznámky		Filtrování se provádí také uvnitř uzlů posunu.
