Skripty aplikace Dynamo při analytickém modelování

Zjistěte informace o skupinách uzlů ve skriptu, úpravách možností prvků, náhledu modelu a protokolování.

Úprava prvků mezi kategoriemi

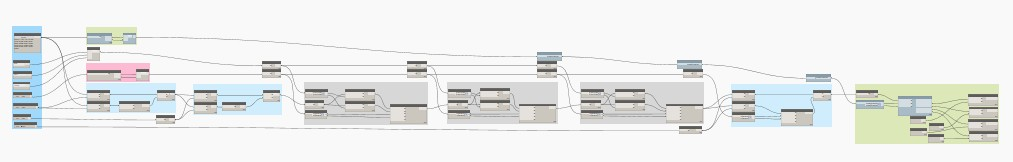

Všechny skupiny uzlů je možné rozdělit podle jejich barev (uzly nezařazené ve skupinách slouží k organizačním účelům):

• Vstupy dat (modrá)
• Další operace (světle modrá)
• Operace úprav (šedá)
• Vizualizace (zelená)
• Rozhraní tolerance (červená)

Skupiny uzlů operací úprav jsou základními prvky skriptu, protože upravují prvky podle priorit. Každá skupina uzlů se skládá z následujících uzlů:

• Uzly předávání vstupu (prvky modelu, kategorie hlavních a podřízených prvků, tolerance)
• Uzly filtrování
• Uzel posunu

Skupiny uzlů dalších operací je jednodušší, protože tyto uzly pracují s celým výběrem. Každá skupina uzlů se skládá z následujících položek:

• Uzly předávání vstupu (předají výběr hlavnímu uzlu operace nebo uzlu výstupu. Podle možností vstupu zde může být i další uzel u úprav mezi kategoriemi, který předává toleranci).
• Hlavní uzel operace (pro každou skupinu uzlů jiný).
• Výstupní uzel

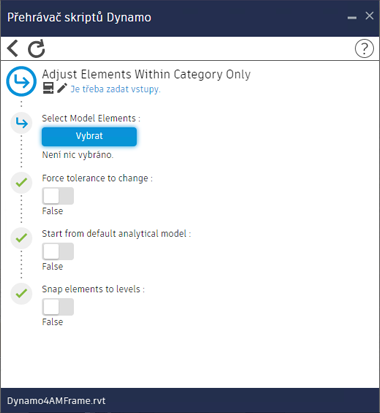

Úprava prvků pouze v rámci kategorie

Nabízí méně možností, hlavním cílem této funkce je využít prvek Úprava prvků v rámci kategorie z předchozího skriptu.

Náhled modelu aplikace Dynamo

Algoritmus aplikace Dynamo umožňuje zobrazit náhled změn provedených v analytickém modelu aplikace Revit. Náhled je možné zobrazit pouze v prostředí aplikace Dynamo.

Geometrie je zobrazena podle následujícího klíče:

• Šedá – nezměněné prvky
• Červená – počáteční geometrie změněných prvků
• Zelená – koncová geometrie změněných prvků
• Modrá – vektory posunu

Protokolování

Při úpravách bloků se zobrazují okna upozornění. Dodaný skript aplikace Dynamo se skládá ze čtyř bloků; proto se mohou zobrazit čtyři okna upozornění pokaždé, když se některý z bloků pokusí pracovat s nepodporovanými prvky. Okna upozornění nijak neblokují ani nezastaví zpracování celého skriptu.

Vypsané prvky jsou automaticky vynechány.

Upozornění nebo chyby se zapíší do souboru protokolu Dynamo4AMLib.log, který se nachází ve stejné složce jako soubor projektu aplikace Revit nebo v následujícím umístění: %AppData%\Dynamo\Dynamo Revit\1.3\packages\Autodesk Analytical Modeling 2019 Dynamo\bin.
