Vstupní data analytického modelování

Zjistěte informace o analytických prvcích použitých ve skriptu, prioritě prvků, toleranci a datovém toku.

Prvky modelů

Skript používá následující analytické prvky:

• Analytické rámové konstrukce – pro konstrukční nosníky a vzpěry.
• Analytické sloupy – pro konstrukční sloupy.
• Analytické podlahy – pro konstrukční podlahy.
• Analytické stěny – pro konstrukční stěny.

Algoritmus je možné provést u vybrané součásti modelu nebo u celého modelu. Můžete vybrat fyzické prvky, analytické prvky nebo obojí.

Algoritmus pracuje s fyzickými i s analytickými objekty.

Jiné typy objektů, například okna a schodiště, jsou odfiltrovány z výběru ihned po spuštění skriptu. Pokud vyberete pouze fyzické prvky, analytické prvky se získají přímo z vybraných fyzických objektů.

Všechny prvky, které jsou mimo výběr, nebudou skriptem brány v úvahu a nebudou změněny.

Režim výběru umožňuje vybrat všechny objekty nacházející se ve výběrovém poli, které uživatel nakreslí v aktivním pohledu aplikace Revit. Všechny objekty – jak konstrukční, tak nekonstrukční – zahrnuté v rozsahu výběru se automaticky počítají.

Algoritmus zkontroluje, které z fyzických objektů obsahují analytický model. Pokud je parametr prvku Zapnout analytický model vypnut, prvek bude brán v úvahu jako nekonstrukční objekt a bude po spuštění skriptu společně s ostatními nekonstrukčními objekty (například zábradlí, trubky, symboly) odfiltrován.

Priorita prvku

Algoritmus rozeznává v modelech aplikace Revit čtyři typy konstrukčních prvků:

• Rámové konstrukce (nosníky a vzpěry)
• sloupy
• Podlahy (včetně základových desek)
• Stěny

Můžete se rozhodnout, který typ prvku bude prvek nejvyšší priority. Prvky nejvyšší priority se chovají jako hlavní prvky a podřízené prvky se k nim přichycují.

Geometrie prvků nejvyšší priority se změní pouze v případě, že se začíná od výchozího analytického modelu nebo že vyberete úpravu prvků v rámci kategorie.

Začít od výchozího analytického modelu

Tato možnost simuluje ruční úpravu umístění analytických prvků vzhledem k jejich fyzickým objektům prostřednictvím jejich sad vlastností a výběru možnosti Střed prvku.

Nastavení této možnosti na hodnotu True vynutí přesun analytických prvků před analýzou, a to následujícím způsobem:

• Analytické nosníky se přesunou k osám fyzických nosníků podél jejich osy.

• Analytické vzpěry se přesunou k osám fyzických vzpěr podél jejich osy.

• Analytické sloupy se přesunou ke středům fyzických sloupů, podél jejich osy.

• Hranice analytických podlah jsou koherentní s hranicemi jejich fyzických těles; analytické podlahy jsou umístěny na ploše ve středu tloušťky fyzické podlahy.

• Hranice analytických stěn jsou koherentní s hranicemi jejich fyzických těles a jsou umístěny v ose fyzických stěn.

Tolerance

Tolerance je měření blízkosti. Pokud jsou prvky definované jako hlavní a podřízené dostatečně blízko, podřízené prvky se přichytí k hlavním prvkům. Jinak se podřízené prvky nepřichytí k hlavním prvkům.

Pokud je možnost Vynutit změnu tolerance po použití tlačítka Spustit skript nastavena na hodnotu True, zobrazí se dialog.

Existují dva typy tolerancí:

• Relativní tolerance: vypočítá se jako procento většího rozměru každého prvku v příčném řezu nebo v případě podlah a stěn jako procento tloušťky každého prvku. Tento typ tolerance bude pro každý prvek jiný.



• Absolutní tolerance: jedná se o jednu stejnou hodnotu v rámci celého projektu v aktuální jednotce projektu.




Poznámka: Jednotka tolerance je stejná jako jednotka délky nastavená v jednotkách projektu aplikace Revit.

Přichycení prvků k úrovním

Tato možnost nebere v úvahu uživatelem zadanou toleranci a jednoduše vykreslí uzly prvku na nejbližší hladinu.

Upravit prvky v rámci kategorie

Po úpravách provedených u prvků první, druhé a třetí priority může skript upravit prvky stejného typu (kategorie).

Poznámka: Analytické stěny nejsou v tomto režimu brány v úvahu.

Důležitější objekty se nazývají hlavní prvky a méně důležité objekty se považují za podřízené prvky. Podřízené prvky jsou upraveny podle hlavních prvků stejné kategorie.

Důležitost prvku se určí podle následujících faktorů:

• U rámových konstrukcí:
  • Pokud mají prvky rámových konstrukcí různou plochu příčných řezů, hlavním prvkem se stane ten s vyšší hodnotou.
  • Jestliže mají prvky rámových konstrukcí stejnou plochu příčných řezů, bere se v úvahu sklon – hlavními prvky se stanou více horizontální nosníky a vzpěry.
• U sloupů:
  • Pokud mají prvky sloupů různou plochu příčných řezů, hlavním prvkem se stane ten s vyšší hodnotou.
  • Jestliže mají prvky sloupů stejnou plochu příčných řezů, bere se v úvahu sklon – hlavními prvky šikmých sloupů se stanou více vertikální sloupy.
• U podlah a desek:
  • Pokud mají prvky podlah různou tloušťku, hlavním prvkem se stane ten s vyšší hodnotou.
  • Jestliže mají prvky podlah stejnou tloušťku, bere se v úvahu číslo ID podlahy, protože zde není sklon.

Poznámka: Plochu příčného řezu není možné získat přímo z aplikace Revit. Vypočítá se jako průměrná hodnota objemu vyděleného délkou prvku. Toto může vést k různým výsledkům u objektů s dutými tvary.

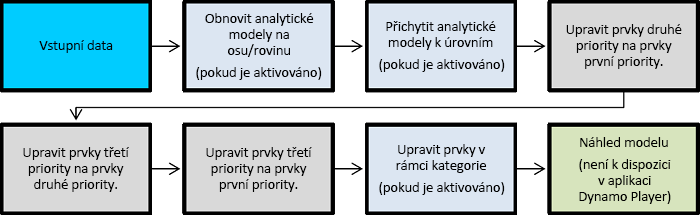

Datový tok
