Prüfen Sie die Anforderungen für das Arbeiten mit Abaqus-, ANSYS- und Autodesk Nastran-Modellen in Advanced Material Exchange.
| Abaqus | ANSYS | Autodesk Nastran | |
|---|---|---|---|
| Unterstützte Solver | Abaqus 2016, 2017 | ANSYS 18.0, 18.1, 18.2, 19.0 | Autodesk Nastran 2018, 2018.1, 2018.2, 2019 |
| Netztyp | Siehe Tabellen unten | Siehe Tabellen unten | Siehe Tabellen unten |
| Geometrie | Einzelne Bauteile und Baugruppen | Einzelne Bauteile und Baugruppen | Einzelne Bauteile und Baugruppen |
| Modell enthält | Lasten- und Randbedingungen | Lasten- und Randbedingungen | Lasten- und Randbedingungen |
| Beschreibung | Abaqus | ANSYS | Autodesk Nastran | |
|---|---|---|---|---|
|
4-Knoten-Tetraeder |
C3D4 C3D4H |
SOLID45 (Tetraederoption) SOLID164 (Tetraederoption) SOLID185 (Tetraederoption) MESH200 (KEYOPT(1) = 8) SOLID285 |
CTETRA |
|
10-Knoten-Tetraeder |
C3D10 C3D10H C3D10I C3D10M C3D10MH |
SOLID92 SOLID95 (Tetraederoption) SOLID168 SOLID186 (Tetraederoption) SOLID187 MESH200 (KEYOPT(1) = 9) SOLID226 (Tetraederoption) SOLID227 |
CTETRA |
|
6-Knoten-Keil/-Prisma |
C3D6 C3D6H |
SOLID45 (Prismaoption) SOLID164 (Prismaoption) SOLID185 (Prismaoption) |
CPENTA |
|
15-Knoten-Keil/-Prisma |
C3D15 C3D15H C3D15V C3D15VH |
SOLID95 (Prismaoption) SOLID186 (Prismaoption) SOLID226 (Prismaoption) |
CPENTA |
|
8-Knoten-Hexaeder |
C3D8 C3D8H C3D8I C3D8IH C3D8R C3D8RH C3D8S C3D8HS CSS8 |
SOLID45 SOLID185 MESH200 (KEYOPT(1) = 10) |
CHEXA |
|
20-Knoten-Hexaeder |
C3D20 C3D20H C3D20R C3D20RH C3D27 C3D27H C3D27R C3D27RH |
SOLID95 SOLID186 MESH200 (KEYOPT(1) = 11) SOLID226 |
CHEXA |
|

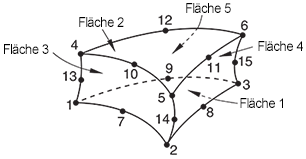

5-Knoten-Pyramide |
C3D5 C3D5H |
SOLID164 (Pyramidenoption) SOLID185 (Pyramidenoption) |
CPYRA |
|
13-Knoten-Pyramide | n. z. |
SOLID95 (Pyramidenoption) SOLID186 (Pyramidenoption) SOLID226 (Pyramidenoption) |
CPYRA |
- C3D10H
- C3D10M
- C3D10MH
- C3D15H
- C3D15VH
- C3D20H
- C3D20RH
- C3D27H
- C3D27RH
Diese Elemente werden zwar unterstützt, dürfen laut Abaqus jedoch ausschließlich für inkompressible, isotropische Materialien verwendet werden.
| Beschreibung | Abaqus | ANSYS | Autodesk Nastran | |
|---|---|---|---|---|
|
3-Knoten-Dreieck |
STRI3 S3 S3R |
SHELL181 (Dreieckoption) MESH200 (KEYOPT(1) = 6) |
N/A |
|
4-Knoten-Viereck |
S4 S4R S4R5 |
SHELL181 MESH200 (KEYOPT(1) = 6) |
N/A |
|
6-Knoten-Dreieck |
STRI65 |
SHELL281 MESH200 (KEYOPT(1) = 7) |
N/A |
|
8- oder 9-Knoten-Viereck |
S8R S8R5 S9R5 |
SHELL281 MESH200 (KEYOPT(1) = 7) |
n. z. |
Advanced Material Exchange kann unter Windows ® 7, 8, 8.1 und 10 auf einem 64-Bit-Prozessor ausgeführt werden und ist derzeit in Englisch, Deutsch, Japanisch und Chinesisch (vereinfacht ) verfügbar.
