Vorgabemäßig prognostizieren alle Spritzgusssimulationen in Moldflow die Entstehung und Bewegung von 3D-Schweißflächen. Diese Prognose enthält aber keine Informationen über den Temperatur- oder Druckverlauf an den Punkten auf der Schweißoberfläche. Temperatur- und Druckverläufe sind erforderlich, um die Schweißoberfläche dem Strukturmodell in Advanced Material Exchange zuzuordnen.
Aktivieren der Analyse zur Schweißoberflächenstärke
Die Schweißoberflächenstärkeanalyse muss aktiviert werden, um Temperatur- und Druckverläufe zu erhalten. Dies muss vor dem Ausführen der Moldflow-Simulation geschehen.
- Klicken Sie auf Prozesseinstellungen
- Klicken Sie auf Erweiterte Optionen
- Klicken Sie auf Bearbeiten im Solver-Parameter-Bild
- Wählen Sie die Registerkarte Schnittstelle

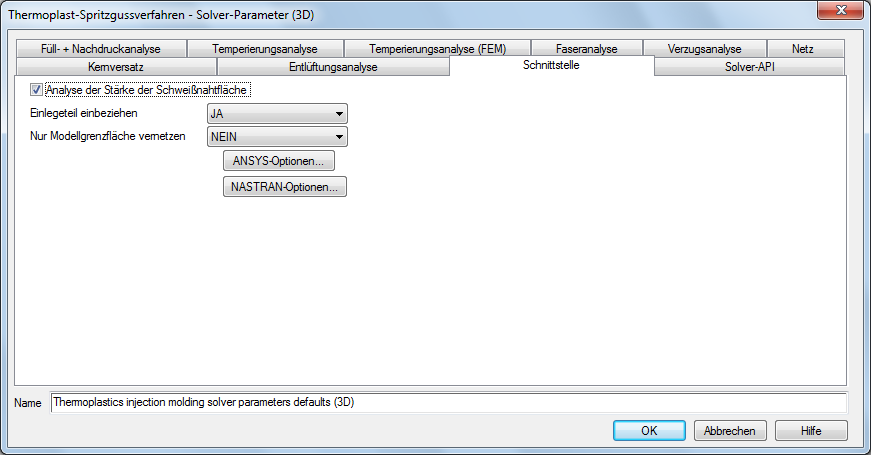

- Aktivieren Sie die Option Analyse der Stärke der Schweißnahtfläche
- Klicken Sie auf OK
Wenn die Option zur Analyse der Stärke der Schweißnahtfläche aktiviert ist, erstellt Moldflow während der Analyse eine .ws3-Datei. Diese .ws3 Datei wird von Advanced Material Exchange gelesen, wenn die Studiendatei importiert wird.
