Komponentenabgleich

Paaren Sie Moldflow- und Strukturmodelle auf der Benutzeroberfläche von Advanced Material Exchange.

Der erste Schritt im Advanced Material Exchange-Arbeitsablauf ist eine Paarung der Moldflow- und Strukturmodelle. Nachdem die Modelle gepaart wurden, können Sie die Geometrien nebeneinander anzeigen. In den folgenden Abschnitten wird die Entsprechung der Bauteil- und Baugruppenmodelle beschrieben.

Paaren von Modellen

1. Klicken Sie auf (Starten & Lernen > Informationen zum Paaren > Komponentenabgleich).

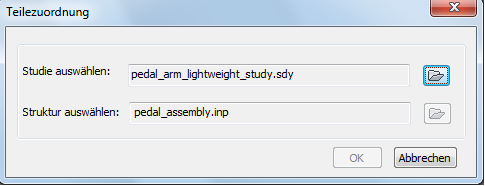

2. Wenn das Dialogfeld Komponentenabgleich angezeigt wird, wählen Sie die Studiendatei für die Paarung aus. Nach Auswahl der Datei wird eine Vorschau des Modells angezeigt, in der Sie überprüfen können, ob das richtige Modell ausgewählt wurde. Wenn es das richtige Modell ist, klicken Sie auf OK.
3. Wählen Sie die strukturelle Eingabedatei für die Paarung aus. Jetzt sehen Sie eine Vorschau Ihres Strukturmodells. Wenn Sie ein einzelnes Bauteilmodell ausgewählt haben, können Sie zu Schritt 4 übergehen. Wenn Sie eine Baugruppe ausgewählt haben, müssen Sie das erste Teil angeben, das Sie mit der Moldflow-Studie paaren möchten. Dazu wählen Sie entweder den Körper oder den Körpernamen im Vorschaufenster aus.
4. Wählen Sie das gewünschte Einheitensystem zum Definieren Ihres Strukturmodells, und klicken Sie auf OK.
   Anmerkung: Bei Strukturmodellen, die in ANSYS Workbench oder Nastran In-CAD erstellt wurden, werden die Einheiten automatisch erkannt.
5. Klicken Sie auf OK, um die Paarbildung abzuschließen.


Nachdem alle Modelle gepaart wurden, werden Sie möglicherweise aufgefordert, sie auszurichten. Weitere Informationen zum Ausrichten Ihrer Modelle finden Sie im Abschnitt Modellausrichtung des Benutzerhandbuchs.

Beachten Sie, dass der Befehl Komponentenabgleich nach Abschluss der Paarbildung auf der Registerkarte Start verfügbar ist. Falls erforderlich, passen Sie die gepaarten Modelle an oder paaren Sie einen neuen Körper aus einer Baugruppe. Sie können dazu den Befehl Komponentenabgleich aus der Registerkarte Start verwenden.

Paaren eines anderen Modells

Wenn Sie mit einer Baugruppe arbeiten, müssen Sie jeden anwendbaren Körper mit seinem entsprechenden Moldflow-Bauteil paaren.

1. Klicken Sie auf Start > Informationen zum Paaren > Komponentenabgleich.
2. Wenn das Dialogfeld Komponentenabgleich angezeigt wird, wählen Sie die neue Studiendatei für die Paarung. Die ausgewählte Baugruppe wird während der ersten Paarbildung beibehalten, sodass Sie die Datei nicht erneut angeben müssen.
3. Nach Auswahl der Studiendatei sehen Sie eine Voransicht der strukturellen Baugruppe im Dialogfeld Strukturzuordnung. Von hier aus können Sie den neuen zu paarenden Körper der Baugruppe wählen.
4. Klicken Sie auf OK, um die Paarbildung abzuschließen.
