Ordnen Sie die Ergebnisse des Moldflow-Modells dem Berechnungsmodell zu.
- Klicken Sie auf .

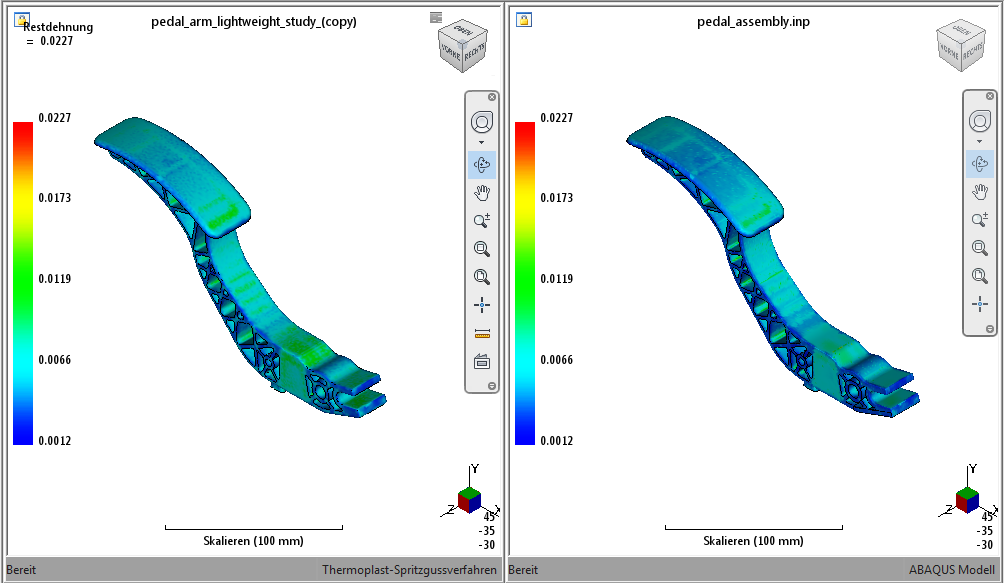

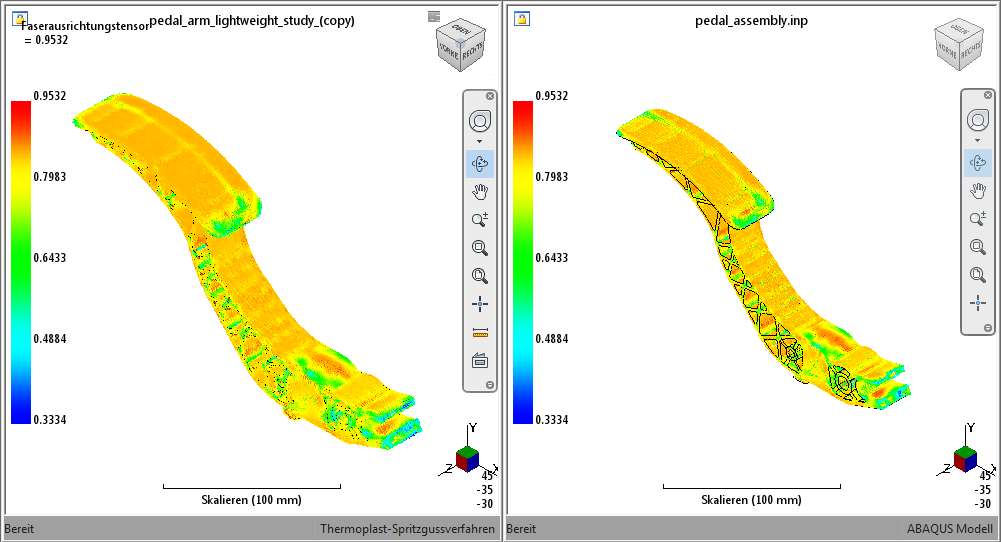

Nachdem die Zuordnung der Ergebnisse abgeschlossen ist, können Sie Konturendiagramme des Faserausrichtungstensors, der Restspannungen und der Schweißoberflächen anzeigen, wo zutreffend. Wenn Sie ein fasergefülltes Material verwenden, wechseln die Anzeigefenster automatisch von der Netzansicht zur Faserausrichtungsansicht. Wenn Sie ein ungefülltes Material verwenden, wechselt die Anzeige automatisch zur Restdehnungsansicht. Um die Ergebnisse für die Restdehnung anzuzeigen, muss eine Füll + Nachdruck + Verzugs-Analyse in Moldflow durchgeführt werden. Die WS3-Datei muss in Ihrem Arbeitsverzeichnis vorhanden sein, um die Schweißoberflächen zuzuordnen und anzuzeigen.
