Das Plug-In Create Cohesive Material definiert die vollständige Materialreaktion für ein kohäsives Material in Helius PFA.
Inbesondere werden Materialsteifheiten, Zugkräfte, Schadensbeginn und Art der Abschwächung definiert. Sie haben mehrere Möglichkeiten, die Schadensreaktion des kohäsiven Materials zu definieren.
- Das Kriterium für den Schadensbeginn definiert die Methode zur Bestimmung des Beginns des Ausfalls im kohäsiven Element. Verfügbare Optionen sind "Maximale Spannung" und "Quadratische Spannung".
- Die Option "Abschwächungstyp" definiert die Methode für die Berechnung der Verringerung der Steifheit des Elements nach dem Beginn eines Ausfalls. Verfügbare Optionen sind "Verschiebung", "Energie" und "Gemischter Modus Energie".
- Ausführliche Informationen zu diesen Materialoptionen finden Sie im Theoriehandbuch.
In diesem Beispiel werden die Optionen "Maximale Spannung" für den Schadensbeginn und das energiebasierte Kriterium für die Schadensenwicklung verwendet, da das DCB-Prüfstück im "pure mode-I" belastet wird.
Es gibt viele verschiedene Ansätze zur Bestimmung kohäsiver Materialeigenschaften. Die folgenden Eigenschaften dienen lediglich Demonstrationszwecken. Eine umfassende Beschreibung ihrer Bestimmung würde den Rahmen dieses Dokuments sprengen. Eine ausführliche Beschreibung kohäsiver Eigenschaften und eine empfohlene Methode zur Bestimmung ihrer Werte finden Sie im Abschnitt Energiebasierte Materialdegradation des Theoriehandbuchs.
Im folgenden Schritt wird ein Benutzermaterial unter Verwendung des Plug-Ins Create Cohesive Material definiert.
- Klicken Sie auf die Schaltfläche HELIUS. Klicken Sie dann im angezeigten Dialogfeld auf Kohäsives Material erstellen.
- Legen Sie für das kohäsive Material die ID 102 fest.
- Geben Sie 1.0E + 11 für Knn, Kss und Ktt, 1.0E + 05 für Sn und 3.0E + 05 für Ss und St ein.
- Legen Sie Maximum Traction als "Initiation Criterion" und Energy als "Softening Type" fest.
- Geben Sie eine Bruchenergie von 0.01 ein.

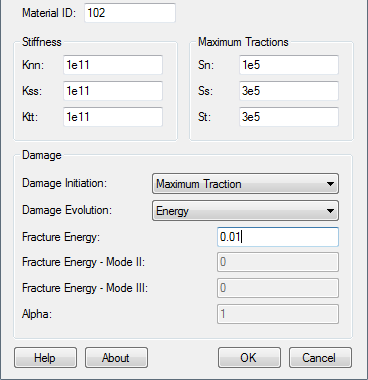

- Das Dialogfeld sollte jetzt wie unten dargestellt angezeigt werden. Klicken Sie auf OK, um das Material zu erstellen.
