Erstellen von Benutzermaterial mit dem Plug-In Verbundmaterial erstellen.

In Abaqus/CAE stehen Ihnen mit dem Plug-In Verbundmaterial erstellen eine Vielzahl von Material- und Analyseoptionen zur Verfügung.

Folgende Material- und Analyseoptionen sind verfügbar:

• Auswahl von Verbundmaterial zur Verwendung in der Analyse (Helius PFA-kompatible Materialcharakterisierungen müssen außerhalb von Abaqus/CAE mit Composite Material Manager erstellt werden.)
• Vier Einheitensysteme zur Auswahl
• Auswahl der Hauptmaterialrichtung
• Berechnungsmethode für ausgefallene normale Gewebeeigenschaften
• Integration von Materialfestigkeitsverbesserung durch hydrostatischen Druck
• Steifheitdegradationsmethode (sofortig, energiebasiert oder keine)
• Integration von Nichtlinearität vor Ausfall
• Festlegen der Degradationszahlen (herkömmliche Degradation) oder Degradationsenergien (energiebasierte Degradation) für die Matrix- und Faserkonstituentensteifheit nach Ausfall
• Erstellen zusätzlicher Ausgabevariablen, die Faser- und Matrixkonstituentenspannungen und -dehnungen definieren

Mit diesen Optionen können Sie eine Analyse an die Anforderungen des Problems anpassen. Eine ausführliche Beschreibung der verfügbaren Optionen finden Sie im Benutzerhandbuch von Helius PFA.

Anmerkung: Es sind zwei Plug-Ins für Helius PFA verfügbar. Das Plug-In Verbundmaterial erstellen wird für lagenbasierte Materialien verwendet, während das Plug-In Create Cohesive Material verwendet wird, um kohäsive Materialien zu definieren.

Erstellen des Materials

In den folgenden Schritten wird ein Benutzermaterial für die Platte erstellt, und mit dem Plug-In Verbundmaterial erstellen wird die progressive Versagensanalyse angefordert.

1. Wählen Sie in der Hauptwerkzeugleiste Plug-Ins > Autodesk > Verbundmaterial erstellen. Das Plug-In Verbundmaterial erstellen wird angezeigt.
2. Wählen Sie aus der Liste der Materialbibliothek das Material, das Sie im vorherigen Abschnitt, Tutorial_1, erstellt haben.
   Anmerkung: Die vom Einheitensystem abhängigen Konstruktionskonstanten für dieses Material werden im Dialogfeld aufgelistet, sodass Sie sie überprüfen können.
3. Wählen Sie aus der Liste Modelleinheiten auswählen die Option lb/in/R.
   • Es gibt vier Einheitensysteme, unter denen Sie wählen können. Das vorgegebene Einheitensystem ist "N/m/K".
4. Wählen Sie 1 als Faserrichtung.
   • "2" kann auch als Faserrichtung verwendet werden, aber diese Option würde eine andere Verbundlayup-Ausrichtung als die Richtung "1" erfordern. Als allgemeine Regel wird empfohlen, "1" als Faserrichtung zu verwenden, um die Konsistenz zwischen den Modellen zu bewahren. Gelegentlich ist es aufgrund der Kombination von komplexer Modellgeometrie und Ausrichtungsbeschränkungen nicht möglich, eine Ausrichtung in Abacus zu erstellen, welche die Richtung "1" als Faserrichtung zulässt. In solchen Fällen kann es erforderlich sein, die Richtung 2 als Faserrichtung zu verwenden.
5. Akzeptieren Sie die übrigen Vorgabeeinstellungen für die Analysekriterien und Ausgabeoptionen.

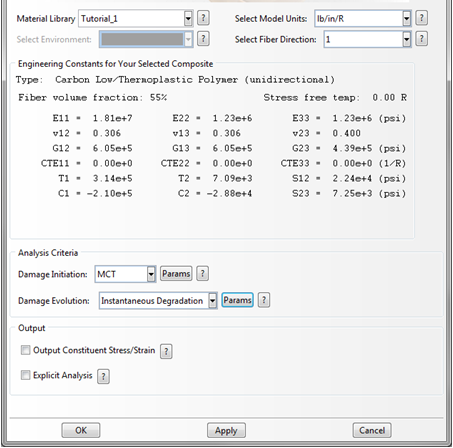

6. Das Dialogfeld sollte wie unten dargestellt angezeigt werden.
7. Klicken Sie auf OK.

Nach Durchführung dieser Schritte wird ein Benutzermaterial erstellt. Dieses Material wird zum Definieren des Verbundlayups für die Platte verwendet.
