Erstellen der Modellgeometrie

Das Definieren der Geometrie des Bauteils ist normalerweise der erste Schritt in der Entwicklung eines Finite-Element-Modells.

Hier wird die Plattengeometrie definiert, um ein dreidimensionales Bauteil zu erstellen.

1. Öffnen Sie ANSYS Mechanical APDL unter Verwendung des unten gezeigten Werkzeugs Helius PFA for ANSYS Launcher. Dieses Werkzeug ruft ANSYS mit den erforderlichen Umgebungsvariablen auf, um Helius PFA mit ANSYS auszuführen.
   • Dieses Werkzeug ist in dem Produkt installiert und befindet sich unter dem folgenden Pfad:

     %install_dir%\bin\ansys-helius-launcher.exe

   • Sie können auch über Start > Alle Programme > Autodesk Helius PFA 2018 > ANSYS APDL Startprogramm oder durch einen Klick auf das Desktop-Symbol darauf zugreifen.



2. Klicken Sie auf die Schaltfläche Run im ANSYS Mechanical APDL Launcher. Die ANSYS-Benutzeroberfläche wird angezeigt.
3. Klicken Sie auf Main Menu > Preprocessor > Modeling > Create > Volumes > Block > By 2 Corners & Z.
4. Geben Sie im angezeigten Dialogfeld die folgenden Werte ein, und klicken Sie auf OK:
   • WP X = 0
   • WP Y = 0
   • Breite = 0.254
   • Höhe = 0.381
   • Tiefe = 0.001016
5. Klicken Sie auf Main Menu > Preprocessor > Modeling > Create > Volumes > Cylinder > Solid Cylinder.
6. Geben Sie im angezeigten Dialogfeld die folgenden Werte ein, und klicken Sie auf OK:
   • WP X = 0.127
   • WP Y = 0.1905
   • Radius = 0.0381
   • Tiefe = 0.001016
7. Klicken Sie auf Main Menu > Preprocessor > Modeling > Operate > Booleans > Subtract > Volumes.
8. Wählen Sie die Platte aus dem Grafikfenster aus. Eine Meldung zeigt an, dass an dieser Position zwei Volumina vorhanden sind. Stellen Sie sicher, dass "Volume 1" das ausgewählte Volumen ("Picked Volume") ist, und klicken Sie auf OK.
9. Klicken Sie im Dialogfeld "Subtract Volumes" auf OK.
10. Wählen Sie den Zylinder aus dem Grafikfenster aus. Stellen Sie sicher, dass Volumen 2 ausgewählt ist, und klicken Sie auf OK.

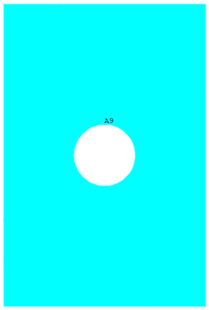

11. Klicken Sie im Dialogfeld Subtract Volumes auf OK. Die Plattengeometrie ist nun definiert. Die Platte sollte wie unten dargestellt angezeigt werden.
