Raster- und Achseneigenschaften

In diesem Dialogfeld können Sie die Eigenschaften des Rasters und der Achsengruppe wie benötigt ändern.

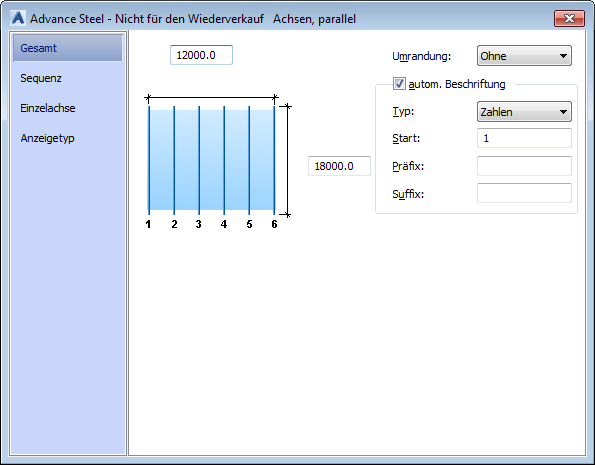

Dialogfeld Achsen, parallel

Das Dialogfeld enthält die folgenden Registerkarten:

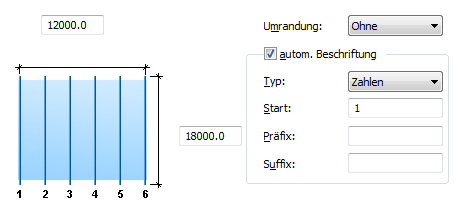

Registerkarte Gesamt

Hier können Sie die Gruppengröße und die Beschriftung ändern:

• Rastergröße

Das obere Feld definiert den Abstand zwischen der ersten und der letzten Achse der Gruppe. Die Anzahl der Achsen ändert sich entsprechend. Das Feld auf der rechten Seite definiert die Länge einer Achse.

• Umrandung

  Der Beschriftungstext kann mit oder ohne Umrandung angezeigt werden.

  Keine	Umrandung

• Automatische Beschriftung

  Die Achsen können automatisch oder manuell beschriftet werden. Wenn die automatische Beschriftung deaktiviert ist, kann die Beschriftung für jede einzelne Achse auf der Registerkarte Einzelachse geändert werden. Für die automatische Beschriftung können die folgenden Parameter festgelegt werden:

  • Beschriftungstyp

    Steuert den Beschriftungstyp. Die Achsen können mit Nummern, Kleinbuchstaben oder Großbuchstaben beschriftet werden.

  • Beschriftungsstart

    Legt den Startwert für die automatische Beschriftung fest.

  • Beschriftung Präfix

    Definiert das konstante Präfix für die automatische Beschriftung.

  • Beschriftungssuffix

    Definiert das konstante Suffix für die automatische Beschriftung.

Beispiel:

Automatische Beschriftung mit Zahlen und Präfix A0:

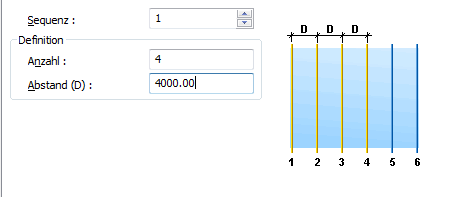

Registerkarte Sequenz

Hier können Sie die Eigenschaften der Gruppendefinition ändern.

• Sequenz

  Wählen Sie Sie hier die zu ändernde Gruppe aus. Die ausgewählte Gruppe wird rot hervorgehoben.

• Definition

  Steuert die Anzahl der Achsen in der ausgewählten Gruppe und den Abstand zwischen ihnen.

  • Anzahl

    Legt die Anzahl der Achsen in der ausgewählten Gruppe fest.

  • Abstand (D)

    Legt den Abstand zwischen den Achsen der ausgewählten Gruppe fest.

Anmerkung: Der Abstand zwischen der ersten und der letzten Achse einer Gruppe bleibt stets unverändert. Die Anzahl der Achsen und der Abstand zwischen ihnen können nur innerhalb dieses Werts geändert werden.

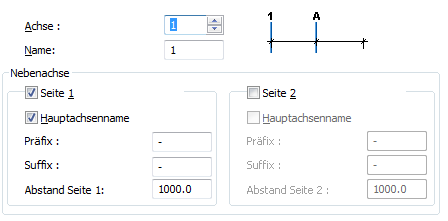

Registerkarte Einzelachse

Mithilfe dieser Registerkarte können Sie einzelne Achsen beschriften (wenn die automatische Beschriftung auf der Registerkarte Gesamt deaktiviert ist).

• Achse

  Ermöglicht die Auswahl in der aktuellen Gruppe. Die ausgewählte Achse wird rot hervorgehoben.

• Name

  Zeigt den Namen der ausgewählten Achse an. Wenn die automatische Beschriftung deaktiviert ist, kann der Name geändert werden.

• Nebenachse

  Sie können rechts oder links neben der Hauptachse eine Nebenachse hinzufügen und mit einer Beschriftung versehen, die aus dem Namen der Hauptachse mit einem Suffix oder Präfix besteht.

  • Seite 1 und Seite 2

    Über diese Kontrollkästchen können Sie die Seite auswählen, auf der Sie die Nebenachse hinzufügen möchten.

  • Hauptachsenname

    Die Achse wird unter Verwendung des Hauptachsennamens beschriftet.

  • Präfix

    Legt ein konstantes Präfix für die Beschriftung der Nebenachse fest.

  • Abstand seitlich

    Legt den Abstand zur Hauptachse fest.

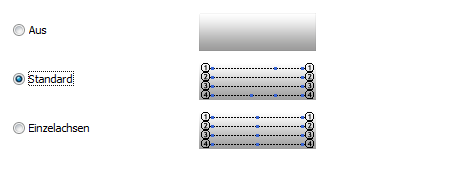

Registerkarte Anzeigetyp

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Darstellung des Rasters im Modell ändern.

Aus	Blendet das Raster vollständig aus.
Standard	Nur die erste und die letzte Achse der Gruppe verfügen über Griffe: an den Endpunkten und am Mittelpunkt. Mit dem Griff in der Mitte kann die Gruppenlänge geändert werden, mit den Griffen an den Enden die Länge der Achse (d. h. die Gruppenbreite). Die letzte Achse verfügt über einen zusätzlichen Griff zum Verschieben der Achse.
Einzelachse	Jede Achse weist drei Griffe auf: an den Endpunkten und am Mittelpunkt. Mit dem Griff in der Mitte kann die Achse verschoben werden; mit den Griffen an den Enden kann die Achsenlänge geändert werden.

Dialogfeld Gebogene Rasterlinien

In diesem Dialogfeld können Sie die Eigenschaften gebogener Achsen ändern.

Das Dialogfeld enthält die folgenden Registerkarten:

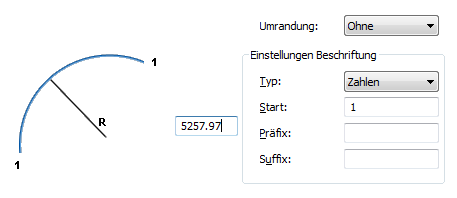

Registerkarte Gebogen

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Größe der gebogenen Achse und die Beschriftung ändern.

• Rasterradius

  Das Feld definiert den Radius der gebogenen Achse.

• Umrandung

  Der Beschriftungstext kann mit oder ohne Umrandung angezeigt werden.

• Beschriftungseinstellungen

  Mithilfe von Nummern, Klein- oder Großbuchstaben können Sie die gebogene Achse automatisch beschriften. Es können die folgenden Parameter festgelegt werden:

  • Beschriftungstyp

    Steuert den Beschriftungstyp. Die Achsen können mit Nummern, Kleinbuchstaben oder Großbuchstaben beschriftet werden.

  • Beschriftungsstart

    Legt den Startwert für die automatische Beschriftung fest.

  • Beschriftung Präfix

    Definiert das konstante Präfix für die automatische Beschriftung.

  • Beschriftungssuffix

    Definiert das konstante Suffix für die automatische Beschriftung.

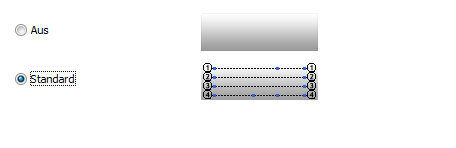

Registerkarte Anzeigetyp

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Darstellung ändern.

Ändern der Rastereigenschaften

Anzahl der Achsen in einer Gruppe ändern

1. Wählen Sie die Gruppe von Achsen.
2. Klicken Sie mit der rechten Maustaste und wählen Sie Advance-Eigenschaften im Kontextmenü.
3. Wählen Sie im Dialogfeld Eigenschaften die Registerkarte Gruppe aus.
4. Geben Sie im Feld Sequenz den Index der zu ändernden Gruppe ein.
5. Geben Sie im Feld Anzahl die gewünschte Anzahl an Achsen ein.

Rasterachsen innerhalb einer Gruppe beschriften

1. Wählen Sie die Gruppe von Achsen.
2. Klicken Sie mit der rechten Maustaste und wählen Sie Advance-Eigenschaften im Kontextmenü.
3. Wählen Sie im Dialogfeld Eigenschaften die Registerkarte Gesamt aus.
4. Wählen Sie Automatische Beschriftung aus.
5. Wählen Sie den Beschriftungstyp aus: Zahlen, Klein- oder Großbuchstaben.
6. Darüber hinaus können Sie das Suffix und das Präfix einer Beschriftung festlegen.

Rasterachsen verschieben

1. Wählen Sie die Gruppe von Achsen.
2. Klicken Sie mit der rechten Maustaste und wählen Sie Advance-Eigenschaften im Kontextmenü.
3. Wählen Sie im Dialogfeld Eigenschaften auf der Registerkarte Anzeigetyp Einzelachse aus. Die Achsen der Gruppe können nacheinander ausgewählt werden.
4. Wählen Sie den Griff in der Mitte der zu verschiebenden Rasterachse aus.
5. Legen Sie in der Befehlszeile den Wert zum Verschieben fest und drücken Sie die Eingabetaste.

Anmerkung: Im Dialogfeld Achsen, parallel können Sie auf der Registerkarte Gruppe die Abstände überprüfen.

Achsen individuell beschriften

1. Wählen Sie die Gruppe von Achsen.
2. Klicken Sie mit der rechten Maustaste und wählen Sie Advance-Eigenschaften im Kontextmenü.
3. Deaktivieren Sie im Dialogfeld Eigenschaften auf der Registerkarte Gesamt die Option Automatische Beschriftung.
4. Wählen Sie auf der Registerkarte Einzelachse im Feld Achse mithilfe der Pfeile die gewünschte Rasterachse aus. Die ausgewählte Achse wird in Rot angezeigt.
5. Geben Sie im Feld Name die neue Beschriftung ein.
