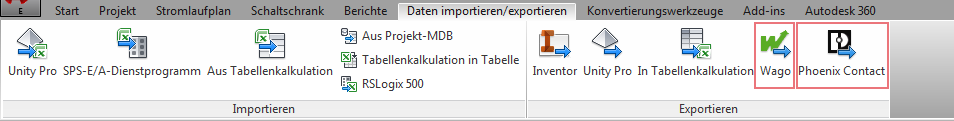

Sie können Klemmenleisten aus AutoCAD Electrical toolset exportieren und danach in Wago- oder Phoenix Contact-Anwendungen importieren, um die Klemmenleisten abschließend zu entwerfen, zu ändern und zu überprüfen.
Beim Exportieren extrahiert AutoCAD Electrical toolset die Klemmendaten der ausgewählten Klemmenleisten in eine mit Wago oder Phoenix Contact kompatible XML-Datei. Diese XML-Datei importieren Sie dann in das jeweilige Herstellerwerkzeug.
Die Klemmenleistendaten umfassen Katalognummern, Klemmennummern, Anlagenbezeichnung, Ortsbezeichnung, Kennzeichnung, Reserven und Zubehör.
Herstellerinhalte
Fügen Sie bei der Installation von AutoCAD Electrical toolset Wago- und Phoenix Contact-Inhalte hinzu, um Projekte zu erstellen, die Stromlaufplan- und Schaltschrank-Klemmen dieser Hersteller enthalten.
Katalognummernzuweisung

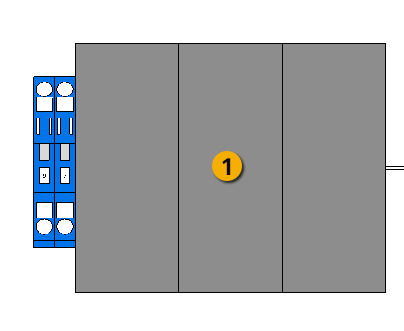

Wenn eine Klemme in AutoCAD Electrical toolset nicht über eine zugewiesene Katalognummer verfügt oder aus dem Katalog eines vom Herstellerwerkzeug abweichenden Herstellers stammt, wird eine generische Klemme
angezeigt. Diese generische Klemme können Sie im Herstellerwerkzeug in einen spezifischen Klemmentyp konvertieren.
In Wago:
In Phoenix Contact:

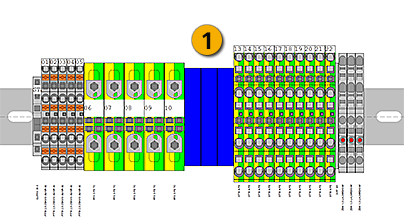

In Wago-Anwendung ersetzte generische Klemmen:

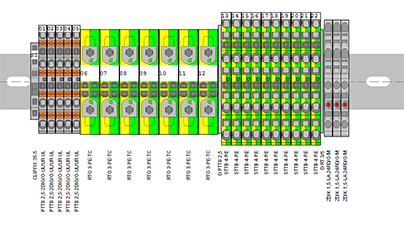

In Phoenix-Anwendung ersetzte generische Klemmen:

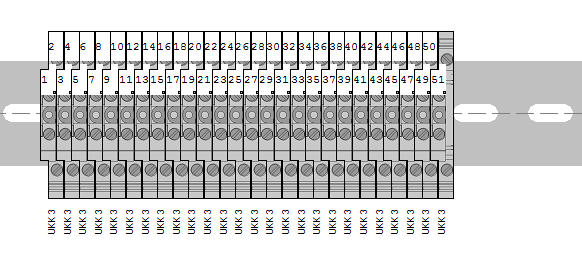

Beim Import der Klemmenleisten in die Herstelleranwendung wird als Platzhalter eine generische DIN-Schiene angezeigt.
