Block austauschen/Block aktualisieren/Bibliothekstausch (Dialogfeld)

Tauscht bzw. aktualisiert eine Blockeinfügungsinstanz. Vorhandene Attributtextwerte werden beibehalten.

Finden

Befehlseingabe: AESWAPBLOCK

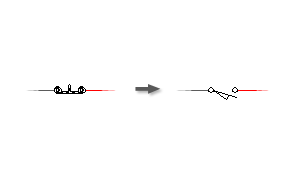

Block austauschen: Ein Block wird gegen einen anderen ausgetauscht. Wählen Sie die Option zum Beibehalten aus, wenn Sie den Maßstab des alten Blocks, die Drehung, Drahtverbindungen, Attributwerte und Attributpositionen beibehalten möchten.
Aktualisieren: Aktualisiert alle Instanzen eines bestimmten Blocks mit einer aktualisierten Version dieses Blocks.

Drahtverbindungen werden ebenfalls beibehalten, und zwar auch dann, wenn das neue Symbol etwas breiter oder schmaler ist als das Original.

Block austauschen (zu anderem Blocknamen wechseln)

Block tauschen - jeden einzeln	Tauscht einzeln einen Block gegen einen anderen aus.
Block tauschen - zeichnungsweit	Tauscht einen Block in der gesamten Zeichnung gegen einen anderen aus.
Block tauschen - projektweit	Tauscht einen Block im gesamten Projekt gegen einen anderen aus.
Neuen Block aus Symbolmenü auswählen	Legt fest, dass ein neuer Block aus dem Symbolmenü ausgewählt wird.
Neuen Block auswählen - entspricht	Legt fest, dass ein neuer Block ausgewählt wird, der dem Originalblock entspricht.
Neuen Block im Dialogfeld zur Dateiauswahl suchen	Legt fest, dass ein neuer Block aus dem Dialogfeld zur Dateiauswahl ausgewählt wird.
Vorherige Attributpositionen beibehalten	Legt fest, dass die Attributpositionen des Originalblocks beibehalten werden sollen.
Vorherigen Blockmaßstab beibehalten	Legt fest, dass der Maßstabswert des Originalblocks beibehalten werden soll.
Nicht definierte Drahttyp-Linienneuverbindungen zulassen	Legt fest, dass Linien ohne Drähte einbezogen werden sollen, die neu verbunden werden, nachdem der neue Block eingefügt wurde.
Autom. neu mark., wenn Aust. des übergeord. Symb. eine Ändg. d. GERÄTEGRUPPE verurs.	Markiert das Betriebsmittel automatisch neu, wenn sich das Normzeichen eines Betriebsmittels aufgrund eines Austauschs geändert hat. Andernfalls bleibt die Betriebsmittel-Kennzeichnung auch dann erhalten, wenn sie nicht mit dem Normzeichen des neuen Betriebsmittels übereinstimmt.

Block aktualisieren	Aktualisiert alle Instanzen eines bestimmten Blocks mit einer aktualisierten Version desselben Blocks.
Bibliothekstausch	Aktualisiert alle Instanzen eines Bibliothekssymbols durch eine aktualisierte Version desselben Symbols

Gleiche Attributnamen verwenden	Verwendet die Attributnamen des Originalblocks.
Attributzuordnungsdatei verwenden	Gestattet die Zuordnung bestimmter Attribute zu unterschiedlichen Attributnamen.
Zuordnungsdatei	Legt fest, wie die Attribute durch AutoCAD Electrical toolset zugeordnet werden. Die Datei sollte zwei Spalten mit Attributnamen haben. Die erste Spalte sollte den aktuellen Attributnamen und die zweite den neuen Attributnamen enthalten. Bei der Verknüpfungsdatei kann es sich um eine Excel-Tabellenkalkulation, eine kommagetrennte Datei (.CSV) oder eine einfache Textdatei handeln, in der der aktuelle Attributname durch ein Leerzeichen vom neuen Attributnamen getrennt ist.
