Suchen von Flächendaten und Masseneigenschaften

Sie können für ausgewählte Objekte oder eine Reihe von Punkten Daten zu Fläche, Umfang und Masseneigenschaften abfragen.

Um die Fläche zu berechnen, verwenden Sie Befehle.

Sie können für ausgewählte Objekte oder eine Reihe von Punkten Daten zu Fläche, Umfang und Masseneigenschaften abfragen.

Sie können die Fläche und den Umfang einer Folge von Punkten berechnen. Sie können auch die Flächen-, Umfangs- und Masseneigenschaften verschiedener Objekttypen erhalten.

Tipp: Eine schnelle Möglichkeit, eine Fläche zu berechnen, die von mehreren Objekten in 2D begrenzt wird, ist der Befehl UMGRENZUNG. Mit UMGRENZUNG können Sie einen Punkt innerhalb der Fläche auswählen, um eine geschlossene Polylinie oder Region zu erzeugen. Sie können dann den Eigenschaften-Inspektor oder den Befehl LISTE verwenden, um den Bereich und den Umfang der Polylinie oder Region zu finden.

Mit den Befehlen BEMGEOM und FLÄCHE können Sie eine Folge von Punkten angeben oder ein Objekt auswählen, um die darin eingeschlossene Fläche zu suchen.

Gesamtfläche und Umfang werden in den Systemvariablen FLÄCHE und PERIMETER gespeichert.

Neben Flächen können Sie mit dem Befehl BEMGEOM auch geometrische Daten von Objekten abrufen, wie Entfernung, Radius, Winkel und Volumen.

Definieren einer Fläche

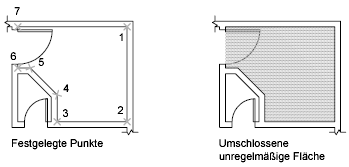

Sie können eine Fläche messen, die innerhalb der von Ihnen angegebenen Punkte eingeschlossen ist. Die Punkte müssen parallel zur XY-Ebene des aktuellen BKS liegen.

Berechnen von Fläche und Umfang eines Objekts

Sie können die geschlossene Fläche und den Umfang von Kreisen, Ellipsen, Polylinien, Polygonen, Regionen und 3D-Volumenkörpern berechnen. Welche Daten angezeigt werden, hängt vom gewählten Objekttyp ab.

• Kreise. Zeigt Informationen zur Fläche und zum Kreisumfang an.
• Ellipsen, geschlossene Polylinien, Polygone, geschlossene, ebene Splines und Regionen. Zeigt Informationen zur Fläche und zum Umfang an. Für breite Polylinien wird die Fläche über die Mitte der Breite definiert.
• Offene Objekte wie offene Splines oder offene Polylinien. Zeigt die Fläche und die Länge an. Die Fläche wird so berechnet, als ob der Anfangs- und Endpunkt durch ein gerades Segment verbunden sind.
• AutoCAD-3D-Volumenkörper. Zeigt die gesamte 3D-Fläche des Objekts an.

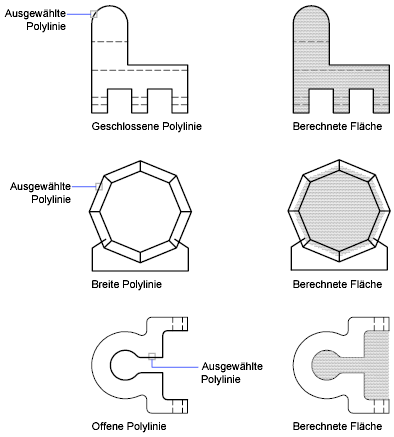

Beispiel: Berechnung verschiedener Flächen

Berechnen zusammengesetzter Flächen

Sie können den Gesamtflächeninhalt aus mehreren Flächen durch Angabe einer Abfolge von Punkten oder durch Auswählen von Objekten berechnen. Sie können zum Beispiel die Gesamtfläche ausgewählter Räume in einem Grundriss messen.

Subtrahieren von Flächen aus zusammengesetzten Flächen

Sie können Flächen von anderen Flächen subtrahieren. Sie können während der Berechnung mehr als eine Fläche von einer Gesamtfläche subtrahieren. Wenn z. B. Die Fläche eines Stockwerks berechnet haben, können Sie die Fläche einer Raums davon subtrahieren.

Berechnen von Masseneigenschaften

Mit dem Befehl MASSEIG können Sie 2D-Regionen und 3D-Volumenkörper hinsichtlich ihrer Masseneigenschaften analysieren, einschließlich Volumen, Fläche, Trägheitsmoment, Schwerpunkt usw. Das Ergebnis der Berechnungen kann in einer Textdatei gespeichert werden.
