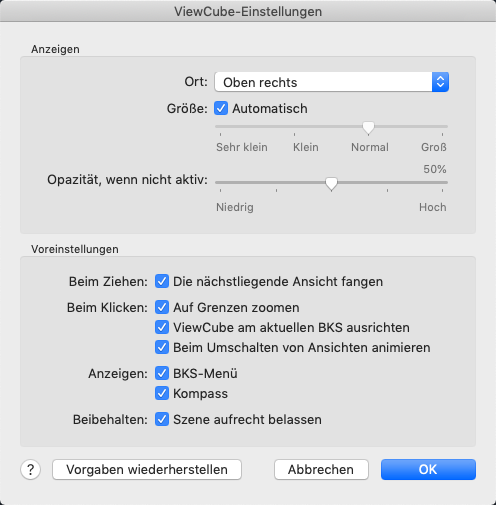

Steuert die Anzeigeeigenschaften des ViewCube-Werkzeugs.
OPTIONEN (Befehl)
Menü:
Liste der Optionen
Die folgenden Optionen sind verfügbar:
Anzeige
- Position
-
Legt die Ecke im Ansichtsfenster fest, in der das ViewCube-Werkzeug angezeigt wird. (Systemvariable NAVVCUBELOCATION)
- Size
-
Legt die Größe des ViewCube-Werkzeugs fest (Systemvariable NAVVCUBESIZE)
Wählen Sie Automatisch, um die Größe des ViewCube-Werkzeugs entsprechend der Größe des aktiven Ansichtsfensters, des Zoom-Faktors des aktiven Layouts oder des Zeichnungsfensters zu skalieren.
- Opazität, wenn nicht aktiv
-
Steuert die Opazität des inaktiven ViewCube-Werkzeug. (Systemvariable NAVVCUBEOPACITY)
Beim Ziehen
- Die nächstliegende Ansicht fangen
-
Gibt an, ob die aktuelle Ansicht an die nächstliegende voreingestellte Ansicht angepasst wird, wenn die Ansicht durch Ziehen des ViewCube-Werkzeugs geändert wird.
Beim Klicken
- Nach Ansichtsänderung an Grenzen zoomen
-
Gibt an, ob das Modell nach einer Ansichtsänderung an das aktuelle Ansichtsfenster angepasst wird.
- ViewCube am aktuellen BKS ausrichten
-
Legt fest, ob das ViewCube-Werkzeug das aktuelle BKS oder das aktuelle WKS widerspiegelt. (Systemvariable NAVVCUBEORIENT)
- Beim Umschalten von Ansichten animieren
-
Steuert die Verwendung von nahtlosen Ansichtsübergängen, wenn zwischen Ansichten gewechselt wird.
Anzeigen
- BKS-Menü
-
Steuert die Anzeige des BKS-Dropdown-Menüs unterhalb des ViewCube-Werkzeugs.
- Kompass
-
Steuert, ob der Kompass unter ViewCube-Werkzeug angezeigt wird. Die auf dem Kompass angegebene Nordrichtung ist der Wert, der durch die Systemvariable NORTHDIRECTION definiert ist.
Szene
- Aufrecht belassen
-
Gibt an, ob der Ansichtspunkt des Modells umgedreht werden kann.
Vorgaben wiederherstellen
Wendet die Standardeinstellungen für das ViewCube-Werkzeug an.
