Dialogfeld Bereinigen

Entfernt nicht verwendete Elemente wie Blockdefinitionen und Layer aus der Zeichnung. Zeigt Elemente an, die bereinigt werden können.

BEREINIG (Befehl)

Werkzeugkasten: Bereinigen

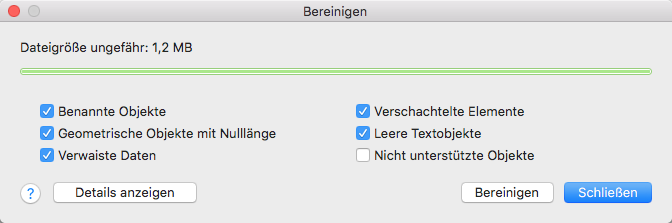

Vorgabemäßig werden alle benannten Elemente zum Bereinigen ausgewählt. Klicken Sie auf Details anzeigen, um Kategorien oder einzelne Elemente zum Bereinigen auszuwählen.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Dateigröße ungefähr

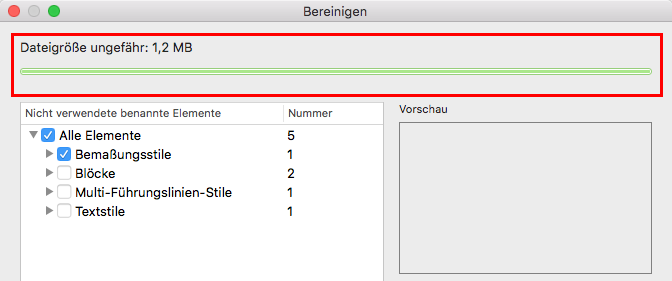

Zu Beginn wird der Maximalwert für die Reduzierung der Zeichnungsgröße angezeigt.

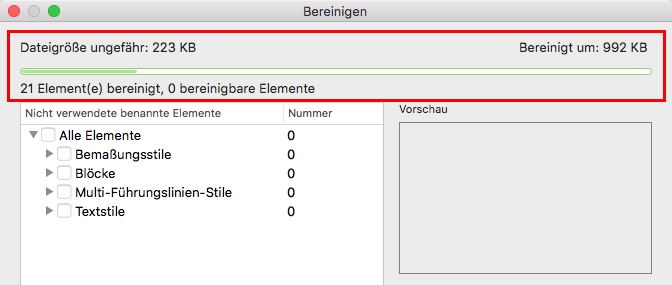

Nach dem Auswählen der Elemente für das Bereinigen und dem Klicken auf Bereinigen werden der Betrag, um den die Größe der Zeichnungsdatei reduziert wurde, und der Betrag, der noch bereinigt werden kann, angezeigt.

Nicht verwendete benannte Elemente

Diese Liste enthält die benannten Objekte, die nicht in der aktuellen Zeichnung verwendet werden und daher bereinigt werden können. Wählen Sie eine Kategorie aus, um alle Elemente in dieser Kategorie zu bereinigen. Klicken Sie auf den Pfeil, um eine Liste der einzelnen Elemente in dieser Kategorie anzuzeigen. Nachdem Sie eine Kategorie erweitert haben, wählen Sie einzelne Elemente aus bzw. heben die Auswahl auf.

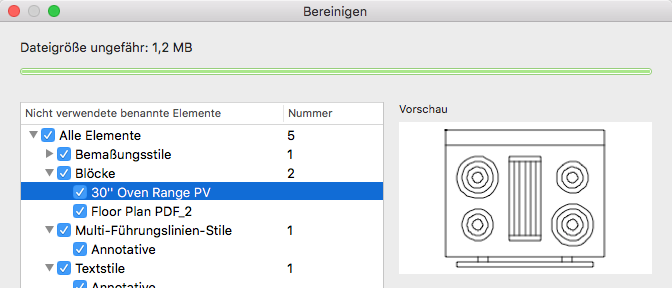

Voransicht

Markieren Sie ein einzelnes Element in Nicht verwendete benannte Elemente, um eine Voransicht anzuzeigen.

Anmerkung: Es können nicht alle Elemente in der Voransicht angezeigt werden.

Optionen

Verschachtelte Elemente

Entfernt alle nicht verwendeten benannten Objekte aus der Zeichnung, die in anderen nicht verwendeten benannten Objekten enthalten sind bzw. von diesen referenziert werden.

Geometrische Objekte mit Nulllänge

Löscht geometrische Objekte mit Nulllänge (Linien, Bogen, Polylinien usw.) in Objekten ohne Blöcke.

Leere Textobjekte

Löscht Mtext und Text, der ausschließlich Leerzeichen (keinen Text) enthält, in Objekten ohne Blöcke.

Anmerkung: Der Befehl BEREINIG löscht keine Nulllängen-Geometrie oder leeren Text und mtext-Objekte aus Blöcken oder geschlossenen Layern.

Verwaiste Daten

Führt einen Zeichnungs-Scan durch und entfernt veraltete DGN-Linienstildaten beim Öffnen das Dialogfelds Bereinigen.

Nicht unterstützte Objekte

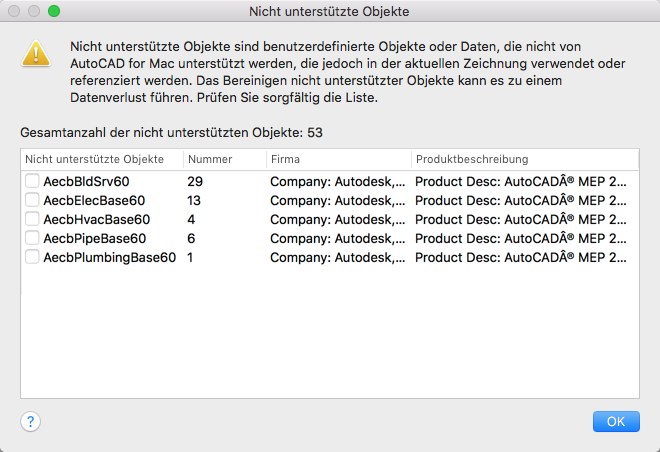

Löscht benutzerdefinierte Objekte oder Daten, die von AutoCAD for Mac nicht unterstützt werden, jedoch in der aktuellen Zeichnung verwendet oder referenziert werden. Nach der Auswahl von Bereinigen wird ein Dialogfeld mit einer Liste der nicht unterstützten Objekte angezeigt, die in der aktuellen Zeichnung referenziert werden.

Anmerkung: Beim Bereinigen nicht unterstützter Objekte kann es zu einem Datenverlust kommen. Prüfen Sie sorgfältig die Liste der nicht unterstützten Objekte.

Erweitern/Ausblenden

– erweitert die Struktur Nicht verwendete benannte Elemente

– blendet die Struktur Nicht verwendete benannte Elemente aus

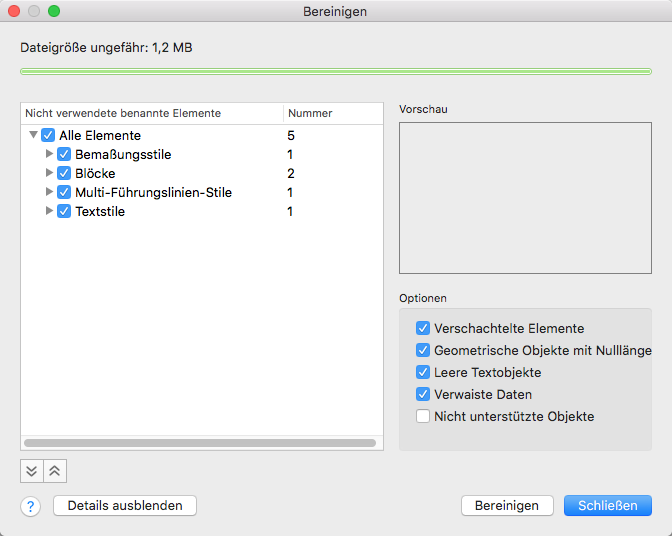

Details ein-/ausblenden

Wechselt zwischen der Anzeige der detaillierten Version des Dialogfelds, das die Liste der Elemente, die bereinigt werden können, und die Voransicht enthält, und der Version mit einem Kontrollkästchen, um alle benannten Elemente zu bereinigen. Der Status des Dialogfelds wird zwischen Sitzungen von AutoCAD beibehalten.

Bereinigen

Bereinigt die ausgewählten Elemente.
