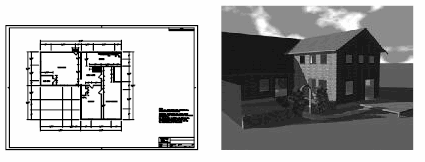

Rasterbilder (auch Pixelbilder genannt) bestehen aus einem rechteckigen Raster, das aus kleinen Quadraten oder Punkten (Pixel) zusammengesetzt ist. Ein Foto eines Hauses besteht beispielsweise aus einer Reihe von Pixel, die verschiedene Farben besitzen, um das Erscheinungsbild des Hauses darzustellen. Bei einem Pixelbild sind die Pixel in einem bestimmten Raster dargestellt.
Rasterbilder können, wie viele andere Zeichnungsobjekte, kopiert, verschoben und zugeschnitten werden. Sie können ein Bild mithilfe der Griffmodi anpassen, den Kontrast eines Bildes einstellen, das Bild mit einem Rechteck oder Polygon zuschneiden oder ein Bild als Schnittkante verwenden.
Die vom Programm unterstützen Bilddateiformate umfassen die in technischen Bildanwendungen gebräuchlichsten Formate, darunter Computergrafiksysteme, Dokumentverwaltungssysteme, Maschinenbausysteme, Kartensysteme und geografische Informationssysteme. Bilder können zweifarbig sein oder aus 8-Bit-Graustufen, 8-Bit-Farben oder 24-Bit-Farben bestehen. Bilder mit einer Farbtiefe von 16-Bit werden nicht unterstützt.
In einer Vielzahl von Dateiformaten können Bilder mit transparenten Pixel erstellt werden. Wenn Sie Bildtransparenz aktivieren, erkennt das Programm diese transparenten Pixel und zeigt sie im Zeichenbereich entsprechend transparent an. (Hintergrundpixel in bitonalen Bildern werden wie transparente Pixel behandelt.) Transparente Bilder können Graustufen oder Farben enthalten.
Obwohl die Dateierweiterung in der nachstehenden Tabelle aufgeführt wird, wird das Format einer Datei anhand des Dateiinhalts und nicht anhand der Dateierweiterung bestimmt.
| Unterstützte Formate für Bilddateien | ||
|---|---|---|
| Typ | Beschreibung und Versionen | Dateinamenerweiterung |
| BMP | Windows- und OS/2-Bitmap-Format | .bmp, .dib, .rle |
| CALS-I | Mil-R-Raster I | .gp4, .mil, .rst, .cg4, .cal |
| DDS | Microsoft DirectDraw Surface | .dds |
| DOQ | USGS Digital Orthophoto Quads | .doq |
| ECW | Enhanced Compression Wavelet | .ecw |
| FLIC | FLIC Autodesk Animator Animation | .flc, .fli |
| GeoSPOT | GeoSPOT (BIL-Dateien müssen mit HDR- und PAL-Dateien mit Korrelationsdaten im gleichen Verzeichnis versehen sein) | .bil |
| HDR | High Dynamic Range Image | .hdr |
| IG4 | Image Systems Group 4 | .ig4 |
| JPEG2000 | Wavelet-basierter Kompressionsstandard der Joint Photographics Expert Group. | jp2, .j2k |
| JFIF or JPEG | Joint Photographic Experts Group | .jpg, .jpeg |
| MrSID | Multiresolution Seamless Image Database | .sid |
| NITF | National Imagery Transmission Format Anmerkung: NITF-Dateien, die Höhendaten enthalten, erfordern AutoCAD Raster Design.
|
.nitf |
| OpenEXR | Industrial Light & Magic High-Dynamic Range image | .exr |
| PCX | Picture PC Paintbrush Picture | .pcx |
| PICT | Picture Macintosh Picture | .pct |
| PNG | Portable Network Graphic | .png |
| PSD | Adobe Photoshop Document | .psd |
| RLC | Lauflängenkomprimiert | .rlc |
| TARGA | True Vision Raster-basiertes Datenformat | .tga |
| TIFF | Tagged Image File Format | .tif, .tiff |
