LiveView-Übung: Bearbeiten mit REM

In dieser Übung bereinigen Sie eine Zeichnung unter Verwendung von REM-Befehlen.

So bearbeiten Sie eine Zeichnung mithilfe eines REM-Objekts

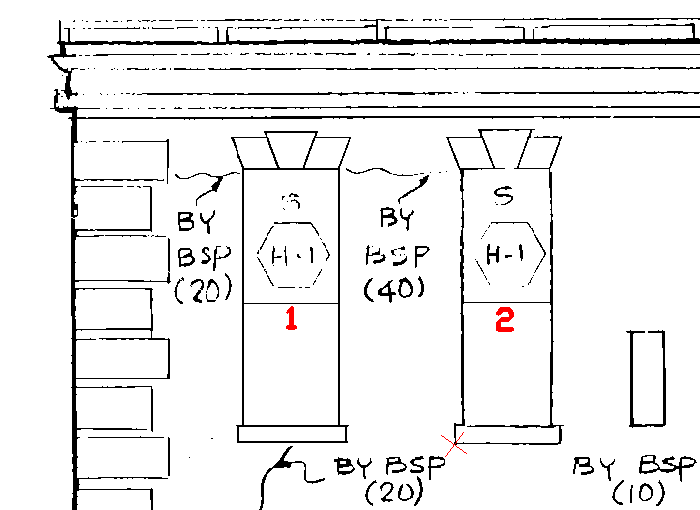

1	Öffnen Sie die Datei C:\Programme\Autodesk\AutoCAD Raster Design 2019\Getting Started Guide\LiveView_REM.dwg Vergrößern Sie die obere linke Ecke des Gebäudes. Sie verwenden Fenster 1 oben links als Vorlage, um Fenster 2 zu ersetzen.

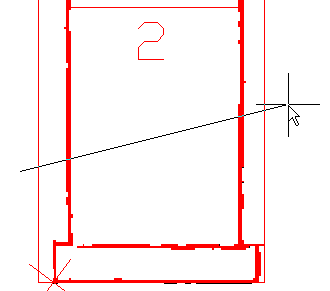

2	Klicken Sie auf Raster RasterobjektbearbeitungErweiterte bitonale Region erstellenVerbundener Zaun. Ziehen Sie den Zaun über die untere Hälfte von Fenster 2, klicken Sie mit der rechten Maustaste, und wählen Sie Eingabe. Die komplette Kontur des Fensters wird in eine REM-Region konvertiert, da alle Linien mit den beiden Linien verbunden sind, die den Zaun gekreuzt haben.
3	Wählen Sie die Umgrenzung der REM-Region aus, klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü den Befehl Ausschneiden. Die Fensterkontur wird gelöscht, wobei ein rotes X stehen bleibt und ihre untere linke Ecke kennzeichnet.
4	Erstellen Sie anhand eines weiteren verbundenen Zauns eine erweiterte bitonale Region für Fenster 1. Wählen Sie die REM-Region aus, klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü den Befehl Kopieren mit Basispunkt.
5	Klicken Sie auf die untere linke Ecke von Fenster 1, um den Basispunkt anzugeben. Klicken Sie mit der rechten Maustaste, und wählen Sie Einfügen. Richten Sie den Cursor am roten X für Fenster 2 aus, und klicken Sie, um das REM-Fenster an der richtigen Stelle einzufügen.

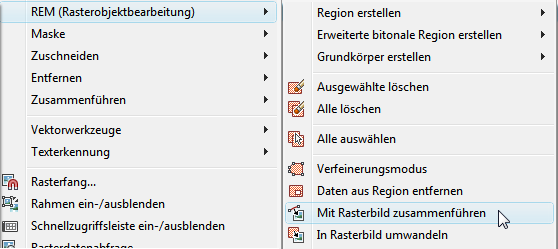

6	Klicken Sie auf das REM-Fenster, und wählen Sie dann Raster RasterobjektbearbeitungMit Rasterbild zusammenführen. REM-Fenster 1 wird in ein Rasterbild konvertiert. Weitere Übung: Kopieren Sie das REM-Fenster, und ersetzen Sie die beiden Fenster unter den Fenstern 1 und 2.
