In dieser Übung erfahren Sie, wie verschiedene Palettenfarbkarten die optische Analyse eines DEM unterstützen.
| So bearbeiten Sie eine Palettenfarbkarte | ||
|---|---|---|
| 1 |

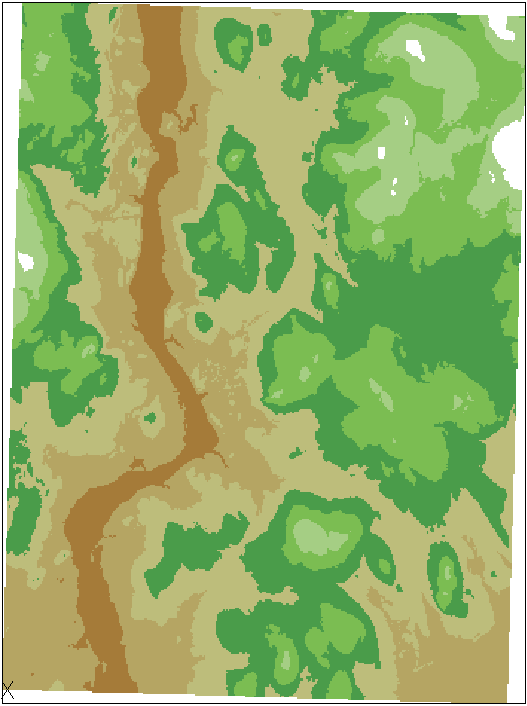

Öffnen Sie die Datei C:\Programme\Autodesk\AutoCAD Raster Design 2019\Getting Started Guide\LiveView_ColorMap.dwg Eine verschiedenfarbig gestaltete Geländekarte wird angezeigt. In den folgenden Schritten sehen Sie die Farbkarte zur Interpretation dieser Farben. |
 ¶ |
| 2 |
Wenn der Werkzeugbereich des Bild-Managers nicht geöffnet ist, wählen Sie Raster |
 |
| 3 |

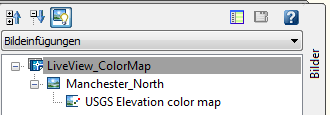

Klicken Sie in der Ansicht Bildeinfügungen mit der rechten Maustaste auf den Bildnamen der Zeichnung, und wählen Sie im Kontextmenü den Befehl Farbkarte bearbeiten. |
 |
| 4 |

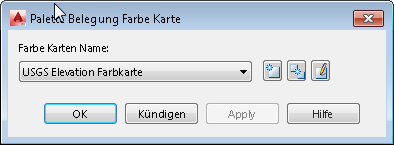

Klicken Sie zum Bearbeiten der Farbkarte im Dialogfeld Palettenzuordnung Farbkarte auf |
 |
| 5 |

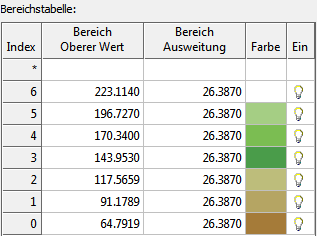

Im Dialogfeld Palette für Farbkarten-Definition sehen Sie in der Bereichstabelle, dass jede Farbe der Karte einen Erhebungsbereich von 86,57 m umfasst. Klicken Sie auf OK, um das Dialogfeld zu schließen. |
 |
| 6 |
Wählen Sie im Dialogfeld Palettenzuordnung Farbkarte die Farbkarte Slope (Neigung) aus, und klicken Sie auf Anwenden. Die Farben der Karte geben nun die Bereiche der Bodenneigungswerte wieder. |
 |

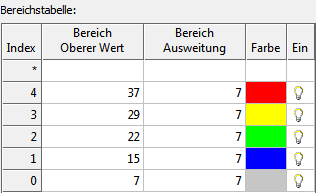

| 7 | Klicken Sie auf  , um die Bereichstabelle für diese Farbkarte anzuzeigen. Sie sehen, dass jede Farbe einen Neigungsbereich von 7 Grad umfasst.
Weitere Übung: Ändern Sie im Dialogfeld Palette für Farbkarten-Definition für eine Farbkarte die Werteverteilung von Gleich auf Quantil. Klicken Sie auf OK und dann auf Anwenden. |
 |
