Bei Beschriftungen von Elementkanten werden die allgemeinen vielseitigen Linien- und Bogenbeschriftungsstile verwendet. Die Autodesk Civil 3D NCS-Zeichnungsvorlagen enthalten viele hilfreiche Stile, einschließlich Grade Only und Slope Only.
Festlegen von Abwärtspfeilen
Der Vorgabe-Beschriftungsstil Grade Only zeigt die Neigung mit einem Richtungspfeil an, der in Vorwärtsrichtung der Elementkante zeigt.
Abbildung 5: Standardanzeige einer Beschriftung vom Typ Grade Only an einer Elementkante
Verwenden Sie einen Ausdruck, um die Richtungspfeile in diesem Beschriftungsstil so zu konfigurieren, dass sie in die Neigungsrichtung abwärts zeigen, was möglicherweise hilfreicher ist. Bearbeiten Sie hierzu die Pfeilkomponente des Stils Grade Only, wie in Abbildung 6 dargestellt.

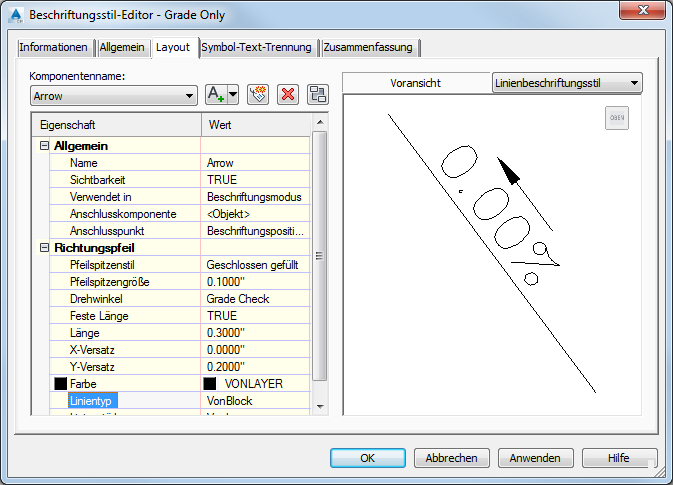

Abbildung 6: Konfiguration von Pfeilen vom Typ Neigungsüberprüfung im Beschriftungsstil Grade Only
So legen Sie abwärts gerichtete Neigungspfeile fest
- Erweitern Sie im Projektbrowser auf der Registerkarte Einstellungen die Sammlung Allgemein
Beschriftungsstile Linie. - Klicken Sie mit der rechten Maustaste auf Grade Only Bearbeiten.
- Wählen Sie im Dialogfeld des Beschriftungsstil-Editors auf der Registerkarte Layout die Komponente Pfeil aus.
- Klicken Sie im Abschnitt Richtungspfeil auf den Wert für den Drehwinkel, und wählen Sie Neigungsprüfung.
- Klicken Sie auf OK, um die Änderungen zu übernehmen.
