Informationen zu Querschnittssätzen

Ein Querschnittssatz ist eine Gruppe von Querschnitten, die zur Erstellung eines 3D-Profilkörpers in einem Knotenpunktobjekt verwendet werden.

Querschnittssätze werden nur bei der Knotenpunktobjekterstellung verwendet. Ein Standard-Querschnittssatz ist in Autodesk Civil 3D enthalten. Sie können einen Knotenpunkt mithilfe dieses Standard-Querschnittssatzes erstellen, oder Sie können eigene benutzerdefinierte Querschnittsätze erstellen, um die Anforderungen eines bestimmten Knotenpunktentwurfs zu erfüllen.

Wenn Sie den Querschnittssatz anwenden und die Knotenpunktobjekt-3D-Profilkörper erstellen oder aktualisieren, werden die referenzierten Querschnittsobjekte in die aktuelle Zeichnung importiert, wenn sie nicht bereits dort vorhanden sind.

In der folgenden Tabelle werden die Komponenten beschrieben, die einem Querschnittssatz zugeordnet sind:

Komponente Beschreibung
Querschnittssatz Eine Gruppe von Querschnitten, die zur Verwendung in bestimmtem Knotenpunktentwurfstypen konzipiert sind. Ein Querschnittssatz wird in einer Querschnittssatzdatei definiert.
Querschnittssatzdatei Eine XML-Datei, die Informationen enthält, die die Querschnitte definieren, die in einem Querschnittssatz enthalten sind. Eine Querschnittssatzdatei enthält die Namen der Querschnittsobjekte, den Speicherort (Pfad), an dem die einzelnen Querschnittszeichnungen gespeichert sind, und andere Informationen über die Querschnitte, die im Satz enthalten sind. Diese XML-Datei dient hauptsächlich als Zeiger (Referenzmechanismus). Sie enthält die tatsächlichen Querschnittszeichnungsdaten nicht.
Querschnittsobjektnamen Der Name jedes Querschnittsobjekts, der im Satz referenziert wird, wird in der Querschnittssatzdatei beibehalten. Beachten Sie, dass die Querschnittsobjektdaten selbst nicht in der Querschnittssatzdatei enthalten sind, sondern nur die Informationen, die Autodesk Civil 3D das Auffinden der Querschnittsobjektdaten ermöglichen (eine Referenz auf den Querschnittsnamen und den Namen der Zeichnungsdatei, die das Querschnittsobjekt enthält).
Querschnittszeichnungen Jedes in einem Querschnittssatz referenzierte Querschnittsobjekt ist auch in einer Querschnittszeichnungsdatei gespeichert. Eine Querschnittszeichnungsdatei enthält ein einzelnes Querschnittsobjekt. Die Querschnittszeichnungsdatei hat in der Regel den gleichen Namen wie das Querschnittsobjekt. Die Querschnittszeichnungsdatei für ein Querschnittsobjekt mit dem Namen Secondary_Road_Half_Section _Daylight_Left wird z. B. Secondary_Road_Half_Section _Daylight_Left.dwg genannt. Die Querschnittszeichnungsdatei, die jedem im Querschnittssatz referenzierten Querschnittsobjekt zugeordnet ist, wird auch im Querschnittssatz gespeichert (referenziert).

Bei der ersten Verwendung des Assistenten zur Knotenpunkterstellung wird empfohlen, den Querschnittssatz zu übernehmen und zu verwenden, der vorgabemäßig im Assistenten referenziert wird. Wenn Sie mit der Erstellung von Knotenpunkten vertrauter sind, können Sie eigene benutzerdefinierte Querschnittssätze erstellen.

Der in Autodesk Civil 3D enthaltene Querschnittssatz ist vorgabemäßig gespeichert unter:

C:\ProgramData\Autodesk\C3D <Version>\deu\Assemblies\<Einheiten>

Anmerkung: Wenn die Querschnittssatzdatei einen Querschnittsnamen referenziert, der nicht gefunden werden kann, wird ein Nullquerschnitt verwendet, um das Schnittpunktobjekt zu erstellen.

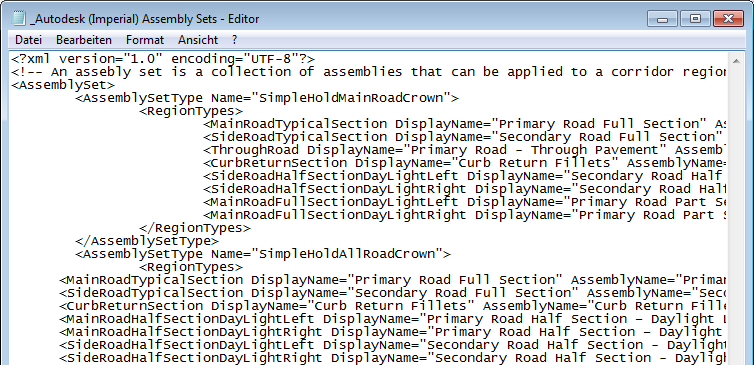

Die folgende Abbildung zeigt den Inhalt der vorgabemäßigen Querschnittssatzdatei an, die in Autodesk Civil 3D enthalten ist.

Ändern von mit Verweisen versehenen Querschnitten in Querschnittssätzen

Beachten Sie unbedingt, dass beim Bearbeiten von Querschnitten, auf die in einem Querschnittssatz verwiesen wird und die in der aktuellen Zeichnung bereits verwendet werden, die 3D-Profilkörperdefinition des Knotenpunktbereichs nicht verändert wird, sofern Sie den Namen des bearbeiteten Querschnitts nicht ändern.

Wenn Sie in solchen Fällen versuchen, einen neuen Knotenpunkt zu erstellen oder einen vorhandenen Knotenpunkt neu zu erstellen, wird der Knotenpunkt-3D-Profilkörper in der aktuellen Zeichnung weiterhin den Querschnitt mit demselben Namen verwenden und nicht den Querschnitt, auf den im Ordner mit dem Querschnittssatz verwiesen wird.

Um den aktualisierten Querschnitt auf den Knotenpunkt-3D-Profilkörper anzuwenden, auf den im Querschnittssatz verwiesen wird, müssen Sie zunächst den Querschnitt mit demselben Namen in der aktuellen Zeichnung löschen (oder umbenennen).
