Sie können die Schnittpunkte einer durch zwei Punkte gebildeten Linie und einem Bogen berechnen, der durch einen radialen Punkt und einen Radius definiert ist.
So berechnen Sie einen Schnittpunkt Bogen/Linie im Vermessungsbefehlsfenster
- Klicken Sie im Projektbrowser auf der Registerkarte Vermessung mit der rechten Maustaste auf das Netz, das Sie bearbeiten möchten, und wählen Sie Vermessungsbefehlsfenster.
- Klicken Sie auf Menü Schnittpunkte
Bogen/Linie. - Geben Sie die Punktkennung des Bogenmittelpunktes ein.
- Geben Sie den Radius des Bogens ein.
- Geben Sie die Anfangspunktkennung der Linie ein.
- Geben Sie den abgehenden Punkt oder Richtungspunkt für die Linie ein.
- Geben Sie einen Versatz ein.
- Wählen Sie eine der folgenden Optionen:
- N: Zum Auswählen des nördlichsten Schnittpunktes.
- S: Zum Auswählen des südlichsten Schnittpunktes.
- E: Zum Auswählen des östlichsten Schnittpunktes.
- W: Zum Auswählen des westlichsten Schnittpunkts.
- R: Zum Auswählen des nächstgelegenen Schnittpunkts.
- F: Zum Auswählen des am weitesten entfernten Schnittpunkts. 1: Zum Auswählen von Schnittpunkt 1.
- 2: Zum Auswählen von Schnittpunkt 2.
- A: Zum Auswählen aller Schnittpunkte.
- P: Zum Auswählen des Schnittpunkts mit dem Zeigegerät.
So berechnen Sie einen Schnittpunkt Bogen/Linie mit der Vermessungsbefehlssprache
- Klicken Sie im Projektbrowser auf der Registerkarte Vermessung mit der rechten Maustaste auf das Netz, das Sie bearbeiten möchten, und wählen Sie Vermessungsbefehlsfenster.
- Geben Sie in der Befehlszeile Folgendes ein:
ARCLN [Punkt] [Radius] [Punkt 1] [Punkt 2] [Versatz]
Beispiel für die Befehlszeile
NE 1 100 100
NE 2 200 200
NE 3 250 100
ARCLN 3 200 1 2 -100
! INTERSECTION # 1 NORTH:100.000000 EAST:245,645615
! INTERSECTION # 2 NORTH:100.000000 EAST:-37,066972

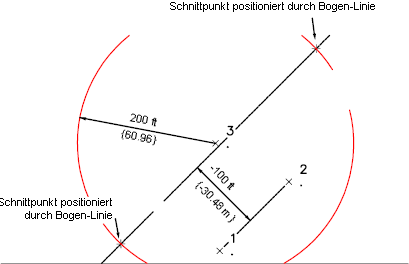

Schnittpunkte befinden sich zwischen einem Bogenradius von 200 mit einem Mittelpunkt an Punkt 3 und einer Linie, die zwischen den Punkten 1 und 2 mit einem Versatzabstand von 100 nach links gezeichnet wurde.
Schnittpunkt zwischen Bogen und Linie
Befehlssyntax
ARCLN [Punkt] [Radius] [Punkt 1] [Punkt 2] [Versatz]
| Parameter | Definition |
|---|---|
| Punkt | Punktnummer des radialen Punktes (Mittelpunkt). |
| Radius | Radialer Abstand in Fuß oder Meter. Der radiale Abstand gibt die Länge einer Linie zwischen dem Radiuspunkt und dem Bogen an. |
| Punkt 1, Punkt 2 | Vorhandene Punkte, die die Position und Richtung der Linie definieren. Punkt 1 ist der Anfangspunkt und Punkt 2 der Endpunkt. Hierbei kann es sich um beliebige Punkte handeln, Vermessungs-Linienzugpunkte eingeschlossen. |
| Versatz | Versatz von dem Vektor. Dies hat die gleichen Auswirkungen, als würden Sie die Linie um eine bestimmte Anzahl von Fuß oder Meter nach links bzw. rechts verschieben. Ein Versatz nach rechts hat einen positiven Wert und ein Versatz nach links einen negativen. Geben Sie Null an, wenn Sie keinen Versatz verwenden möchten. |
