Mit den folgenden Griffen können Sie Anschlussstücke in der Draufsicht und Modellansicht bearbeiten. Die jeweiligen Griffe werden in den Abbildungen rot angezeigt.

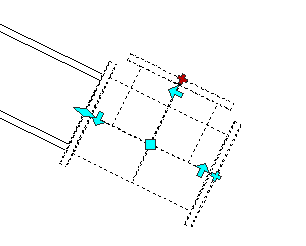

T-Stücke:verschieben
Dieser Griff ermöglicht das Verschieben eines T-Stücks entlang der Druckleitung, wenn ein gerades Segment eines T-Stücks mit einer Druckleitung verbunden wird.

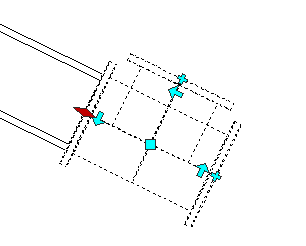

Krümmer:verschieben
Dieser Griff ermöglicht das Verschieben eines Krümmers entlang der Druckleitung. Ein rautenförmiger Griff befindet sich am Anschluss, der mit der Druckleitung verbunden ist. Dadurch wird die Druckleitung verlängert oder verkürzt, je nach neuer Position des Krümmers.
Ändern der Position
Dieser Griff ermöglicht das Ändern der Position von Krümmern, T-Stücken und anderen Anschlussstücken. Verschobene Anschlussstücke können mit Druckleitungen verbunden werden. Diese Leitungen werden verkürzt, verlängert oder ändern die Richtung, während die Verbindung mit dem verschobenen Anschlussstück beibehalten wird. Die Haltung wird gestreckt und behält die Verbindung mit dem neu positionierten Krümmer bei.
Wenn das Anschlussstück mit einem anderen Anschlussstück oder einem Ausbauteil verbunden wird, wird durch die Griffbearbeitung die Verbindung unterbrochen.
Drehen
Dieser Griff ermöglicht das Drehen eines Anschlussstücks um seinen Einfügepunkt. Es wird kein Drehungsgriff angezeigt, wenn das Anschlussstück anderen Komponenten so zugeordnet ist, dass keine Drehung möglich ist.

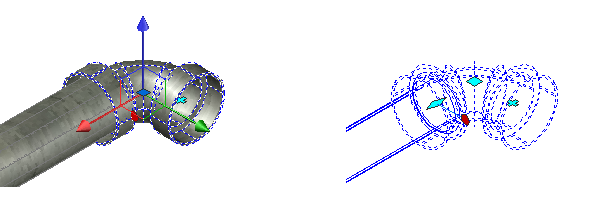

In der folgenden Abbildung wird der Griff in der Modellansicht sowohl in realistischen als auch Drahtmodellansichten angezeigt.
In der Modellansicht wird durch Auswahl dieses Griffs ein Kompass mit Markern angezeigt, die in einem durch die Kompasseinstellung für 3D-Fang festgelegten Inkrement verteilt sind.
Umkehrung
Dieser Griff ermöglicht das Umkehren der Ausrichtung des Anschlussstücks.
Layout (von Druckleitung) fortsetzen
Dieser Griff ermöglicht das Fortsetzen des Druckleitungsnetz-Entwurfs, indem eine Druckleitung hinzugefügt wird. Dieser Griff wird auf offenen Verbindungen angezeigt.
