Informationen zum Panorama-Fenster

Im Panorama-Fenster können Sie Daten in einem Raster anzeigen.

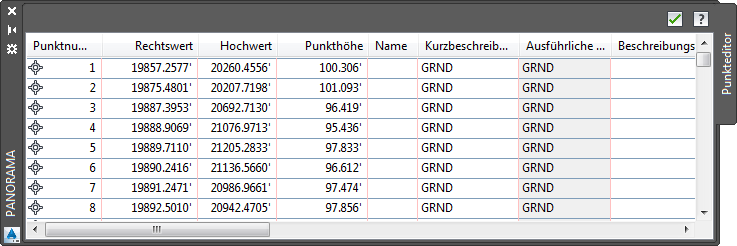

Die Anzeigen von Daten im Panorama-Fenster werden als Ansichten bezeichnet. Das Panorama-Fenster kann viele Datentypen anzeigen, so zum Beispiel die Ansichten Punkteditor und Achsobjekte.

Falls mehrere Ansichten aktiv sind, werden im Fenster Panorama diese auf getrennten Registerkarten angezeigt, damit die Darstellung auf dem Bildschirm übersichtlicher ist. Klicken Sie auf die Registerkarte mit dem Namen der Ansicht, um sie im Vordergrund anzuzeigen.

Die Anzeige einiger Ansichten, wie z. B. der Punkteditor-Ansicht, können Sie steuern. Sie aktivieren sie nach Bedarf. Die Ansichten bleiben dann aktiv, bis Sie sie wieder schließen, indem Sie auf klicken. Andere Ansichten, wie z. B. die Ansicht Achsobjekte werden über einen speziellen Befehl gesteuert. Dieser Ansichtstyp kann nur aktiviert bzw. geschlossen werden, wenn der Befehl ausgeführt wird, und die Anzeige wird über den Befehls-Werkzeugkasten gesteuert.

Die aktive Zeichnung steuert den Status des Panorama-Fensters. Wenn Sie zwischen Zeichnungen wechseln, wird das Panorama-Fenster entweder deaktiviert oder zeigt nur die der aktiven Zeichnung zugeordneten Ansichten an.

Sie können das Panorama-Fenster fixieren oder mit Autom. ausblenden den von ihm benötigten Bildschirmplatz reduzieren.

Übungslektion: Verwenden des Panorama-Fensters

Anzeigen des Panorama-Fensters

Die Anzeige des Panorama-Fensters wird durch mehrere Faktoren beeinflusst, wie z. B. die aktive Zeichnung und die aktiven Ansichten in der Zeichnung. Wird das Panorama-Fenster nicht angezeigt, finden Sie in der nachstehenden Tabelle mögliche Ursachen dafür sowie Empfehlungen zu deren Behebung:

Problem

Maßnahme

Das Panorama-Fenster oder die Titelleiste werden nicht angezeigt.

Klicken Sie oben im Projektbrowser auf . Wenn das Panorama-Fenster aktive Ansichten enthält, wird es angezeigt.

Wenn die Schaltfläche deaktiviert ist, enthält das Panorama-Fenster keine aktiven Ansichten.

In manchen Fällen können Sie das Panorama-Fenster anzeigen, indem Sie auf ein Werkzeugkastensymbol klicken.

Das Panorama-Fenster wird angezeigt, doch die gewünschte Ansicht fehlt.

Wenn das Panorama-Fenster eine Registerkarte für die Ansicht aufweist, klicken Sie auf die Registerkarte, um die Ansicht anzuzeigen. Wird die benannte Registerkarte nicht angezeigt, müssen Sie die Ansicht aktivieren.

Anweisungen zur Aktivierung einer bestimmten Ansicht finden Sie in der Hilfe zur jeweiligen Ansicht.

Es wird nur die Panorama-Titelleiste angezeigt (Autom. ausblenden ist aktiviert).

Verschieben Sie den Cursor auf die Titelleiste, um das Panorama-Fenster vollständig anzuzeigen. Um Autom. ausblenden zu deaktivieren, klicken Sie auf in der Panorama-Titelleiste.
