Sie können Referenzvorlagen zum Verwalten von Stilen, Einstellungen, Layern und anderen Standard-Zeichnungskomponenten verwenden.
Sie können eine oder mehrere Referenzvorlagen mit einer Autodesk Civil 3D-Zeichnung verknüpfen, sodass diese fortlaufend mit den Änderungen an den referenzierten Komponenten in den Vorlagen aktualisiert wird.
Sie können die folgenden Komponenten referenzieren:
- Stile:
- Objektstile
- Beschriftungsstile
- Tabellenstile
- Mengenermittlungs-Kriterien
- Haltungs- und Schacht-/Bauwerksregeln
- Druckleitungsnetz-Komponentenlisten
Anmerkung: Vorgabemäßig werden alle Ausdrücke sowie Achsen- und Längsschnitt-Entwurfsüberprüfungssätze referenziert. - Einstellungen:
- Zeichnungseinstellungen:
- Objektlayer
- Abkürzungen
- Umgebungseinstellungen
- Standardeinstellungen für den Beschriftungsstil
- Objekt-Einstellungen
- Zeichnungseinstellungen:
- AutoCAD-Layer
- AutoCAD-Blöcke, -Textstile und -Linientypen
- Eigenschaftssätze
Standardprozess für Vorlagen
Wenn Sie eine neue Zeichnung basierend auf einer Zeichnungsvorlage erstellen, wird für die neue Zeichnung eine Kopie der Stile und Einstellungen in der Vorlage abgerufen, es handelt sich jedoch um eine einmalige Kopie. Die Verbindung bleibt nicht erhalten. Wenn Sie früher die Stile und Einstellungen in Ihrer Vorlage aktualisiert haben und wollten, dass diese Aktualisierungen in den Zeichnungen angewendet werden, mussten Sie die geänderten Stile und Einstellungen manuell in Ihre Zeichnungen kopieren oder importieren.
Prozess für Referenzvorlagen
Beim Zuordnen einer Referenzvorlage zu einer Zeichnung werden die referenzierten Komponenten (Stile, Einstellungen, Eigenschaftssätze, Layer, Blöcke, Textstile und Linientypen), die sich in dieser Referenzvorlage befinden, in die Zeichnung kopiert, und die Verbindung zwischen der Zeichnung und der Referenzvorlage wird beibehalten.
Dann werden Änderungen an den Referenzvorlagen fortlaufend im Push-Verfahren in die Zeichnung übertragen, damit sie auf dem neuesten Stand bleibt:
- Neue oder geänderte Komponenten in Referenzvorlagen werden in die Zeichnung kopiert.
- Referenzierte Komponenten, die aus Referenzvorlagen gelöscht werden, werden aus der Zeichnung entfernt, wenn sie nicht verwendet werden. Wenn eine Komponente, z. B. ein Stil, verwendet wird, wird in der Zeichnung eine lokale Kopie der Komponente erstellt.

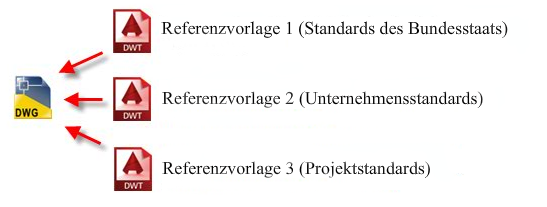

Es können außerdem mehrere Referenzvorlagen an eine Zeichnung angehängt sein. Sie könnten beispielsweise Vorlagen für Bundesstaat, Unternehmen und Projektstandards haben:
Sie können eine Hierarchie festlegen, sodass die Vorlage mit der höchsten Priorität Vorrang hat, wenn Stile doppelt vorliegen.
Neue oder bearbeitete Komponenten, die in den Referenzvorlagen gespeichert werden, werden in den Zeichnungen aktualisiert, wenn die Zeichnungen erneut geöffnet oder die Vorlagen manuell neu geladen werden.
Wenn Sie beispielsweise einen Stil aktualisieren oder der Projektstandardsvorlage einen neuen Stil hinzufügen, werden diese Änderungen im Push-Verfahren in die die Vorlage referenzierenden Zeichnungen übertragen.
Sie können auswählen, welche Komponenten Sie aus einer Referenzvorlage referenzieren möchten. Wenn eine Vorlage beispielsweise zehn Punktstile enthält, können Sie z. B. die fünf Punktstile auswählen, die Sie verwenden möchten. Sie können außerdem referenzierte Komponenten entfernen, die nicht verwendet wurden. Weitere Informationen finden Sie unter So arbeiten Sie mit Referenzvorlagen.
Aktualisieren von referenzierten Komponenten
Nachdem Sie eine Referenzvorlage einer Zeichnung zugewiesen haben, sollten referenzierte Komponenten in der Quellvorlage und nicht in der Zeichnung, der die Referenzvorlage zugewiesen ist, bearbeitet werden.
- Für referenzierte Autodesk Civil 3D-Komponenten: Sie werden benachrichtigt, wenn Sie versuchen, eine referenzierte Autodesk Civil 3D-Komponente zu bearbeiten. Wenn Sie beispielsweise einen referenzierten Stil bearbeiten, wird ein Aufgabendialogfeld mit Auswahlmöglichkeiten angezeigt. Sie können eine Kopie des Stils speichern, die Änderungen temporär beibehalten, bis die Zeichnung erneut geöffnet wird, oder die Änderungen abbrechen.
- Für referenzierte AutoCAD-Komponenten: Sie werden nicht benachrichtigt, wenn Sie versuchen, eine referenzierte AutoCAD-Komponente zu bearbeiten. Wenn Sie eine referenzierte AutoCAD-Komponente bearbeiten, werden die Änderungen überschrieben, wenn die Zeichnung das nächste Mal über die Referenzvorlage aktualisiert wird.
Verwalten von Verknüpfungen zu Referenzvorlagen
Wenn Sie eine Zeichnung öffnen, deren Referenzvorlagen nicht gefunden werden können, z. B. wenn sie sich in einem Netzwerkverzeichnis befinden, auf das derzeit nicht zugegriffen werden kann, oder wenn die Referenzvorlagen verschoben, umbenannt oder gelöscht wurden, wird im Dialogfeld Referenzierte Vorlage anhängen in der Spalte Status eine Benachrichtigung des Typs Pfad nicht gefunden angezeigt:
Wenn die Referenzvorlage nicht gefunden werden kann, sind die referenzierten Komponenten trotzdem in der Zeichnung verfügbar, die auf sie verweist, sie werden jedoch erst aktualisiert, wenn der Pfad wiederhergestellt wird.
- Wenn sich der Name oder Speicherort der Vorlage geändert hat, können Sie den Pfad im Dialogfeld ändern, indem Sie direkt den Pfad in der Spalte Gespeicherter Pfad bearbeiten oder indem Sie die Schaltfläche zum Durchsuchen verwenden, um die Vorlage erneut auszuwählen.
- Wenn Sie vorübergehend nicht auf den Pfad zugreifen können, bleiben die referenzierten Komponenten weiterhin in der sie referenzierenden Zeichnung verfügbar, sie werden jedoch erst dann wieder aktualisiert, wenn die Verbindung mit dem Pfad wiederhergestellt wurde.
- Wenn die Referenzvorlage gelöscht wurde, bleiben die referenzierten Komponenten in der Zeichnung, die auf sie verweist, erhalten.
