Wenn der Überhöhungsbereich eines Bogens den Überhöhungsbereich eines angrenzenden Bogens überlappt, müssen Sie dies korrigieren.
Überlappende Überhöhungsbogen können manuell korrigiert werden, entweder durch Ändern der Stationswerte überlappender Stationen oder durch Löschen von kritischen Stationen.
Überlappende Überhöhungsbogen können auch automatisch während oder nach der Überhöhungsberechnung aufgelöst werden. Wenn die Überhöhungsüberlappung automatisch aufgelöst wird, hängt die Lösung hängt davon ab, ob die überlappenden Pufferelemente gleichsinnig oder gegensinnig sind.
Bei gleichsinnigen Pufferelementen werden die überlappenden kritischen Stationen gelöscht und die angewendete Überhöhung wird von einem Bogen zum nächsten Bogen fortgesetzt.
Im folgenden Beispiel überlappt Endebene Schiene des ersten Bogens mit Anfangsebene Schiene des zweiten Bogens. Das Symbol wird in der Überhöhungsansicht an der Überlappungsposition angezeigt.
Wenn Sie auf klicken, wird das Dialogfeld Überlappung gefunden angezeigt. Wenn Sie auf Überlappung automatisch auflösen klicken, werden die überlappenden Stationen von Endebene Schiene und Anfangsebene Schiene aus der Überhöhungsansicht und dem Tabellen-Editor sowie die angewendeten Überhöhungsübergänge vom ersten bis zweiten Bogen entfernt.

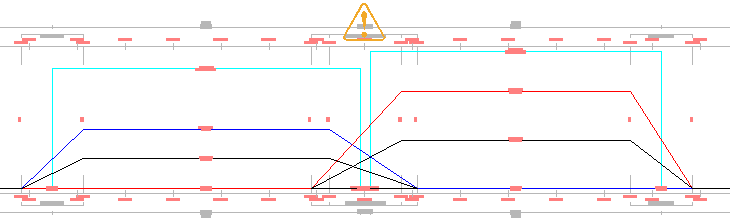

Im folgenden Beispiel überlappt Endebene Schiene des zweiten Bogens mit Anfangsebene Schiene des ersten Bogens. Das Symbol wird in der Überhöhungsansicht an der Überlappungsposition angezeigt.

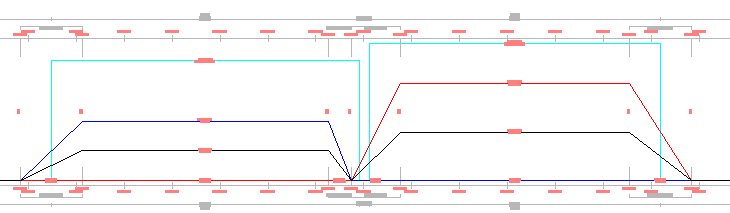

Wenn Sie auf klicken, wird das Dialogfeld Überlappung gefunden angezeigt. Wenn Sie auf Überlappung automatisch auflösen klicken, wird die Station, an der sich kritische Stationen überlappen, festgestellt, der Stationswert wird auf beide kritische Stationen angewendet und anschließend wird der Wert für Angewendete Überhöhung an beiden kritischen Stationen auf null geändert.
Nachdem die Überlappung aufgelöst wurde, kann der gemeinsam genutzte Stationswert getrennt bearbeitet werden, indem entweder der Tabellen-Editor oder die Griffe in der Überhöhungsansicht verwendet werden.
