Legen Sie die linke und die rechte Drehung fest, indem Sie rechtwinklige Seiten auf Ihrem Linienzug erstellen. Dies ist hilfreich, wenn Sie Grundrisse von Gebäuden zeichnen. In dem aktuellen Linienzug müssen mindestens zwei Scheitelpunkte vorhanden sein, damit dieser Befehl korrekt funktioniert.
- Klicken Sie im Projektbrowser auf der Registerkarte Vermessung mit der rechten Maustaste auf ein benanntes Netz, und wählen Sie
Vermessungsbefehlsfenster. - Geben Sie in der Befehlszeile Folgendes ein:
RT-TURN [Abstand]
Beispiel für eine Befehlszeile
BEG HOUSE
NE 1 1000 1000
FIG ZD 100 30.480
RT 30.480
AZIMUTH: 190-00-00 DISTANCE: 30.4800
NORTH: 964.6903 EAST: 1024.7241
RT -3.048
AZIMUTH: 100-00-00 DISTANCE: 3,0480
NORTH: 964.1610 EAST: 1027.7258RT 15.240
AZIMUTH: 190-00-00 DISTANCE: 15,2400
NORTH: 949.1525 EAST: 1025.0794
CLOSE BLD
END

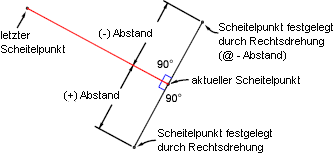

Im Folgenden wird der Befehl für die rechte Drehung veranschaulicht:
Befehlssyntax
RT-TURN [Abstand]
Befehlssynonyme
RIGHT
RT
| Parameter | Definition |
|---|---|
| Abstand | Der Abstand vom aktuellen Scheitelpunkt zum nächsten Scheitelpunkt Geben Sie diesen Wert in der aktuellen Abstandseinheit der Vermessungsdatenbank ein. |
