Platzierte Normbauteile aus dem Inhaltscenter sind schreibgeschützt. Das Inhaltscenter bietet Befehle zum Ändern der Größe oder Position einer Inhaltscenter-Komponente.

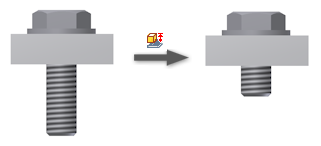

Ändern der Größe eines Inhaltscenter-Bauteils
Mit dem Befehl Größe ändern können Sie einen Schlüsselparameter (z. B. die Größe) eines Normbauteils ändern.
- Klicken Sie in der Baugruppendatei mit der rechten Maustaste auf ein Inhaltscenter-Bauteil im Grafikfenster oder Browser, und wählen Sie Größe ändern.
- Wählen Sie im Dialogfeld Größe ändern Parameter für das Bauteil aus, das in der Baugruppe platziert werden soll.
- Klicken Sie auf OK, um die Änderung zu bestätigen und das Dialogfeld zu schließen.
Ersetzen eines Bauteils durch ein Inhaltscenter-Bauteil
Mit dem Befehl Aus Inhaltscenter ersetzen können Sie ein ausgewähltes Bauteil durch ein Inhaltscenter-Bauteil ersetzen.
- Klicken Sie in der Baugruppe mit der rechten Maustaste auf das Grafikfenster, und wählen Sie Aus Inhaltscenter ersetzen.
- Wählen Sie ein Bauteil aus, das ersetzt werden soll. Das ausgewählte Bauteil kann auch ein nicht im Inhaltscenter enthaltenes Bauteil sein.
- Suchen Sie im Dialogfeld Aus Inhaltscenter ersetzen ein Bauteil, das Sie in der Baugruppe platzieren möchten.
- Wählen Sie das Bauteil aus, und klicken Sie auf OK, um das Dialogfeld Familie zu öffnen.
- Wählen Sie die Familienvariante aus, durch die Sie das aktuelle Bauteil ersetzen möchten, und klicken Sie auf OK.
